Spiral Boru Nedir? Teknik Özellikleri, Mühendislik Detayları ve Kullanım Alanları

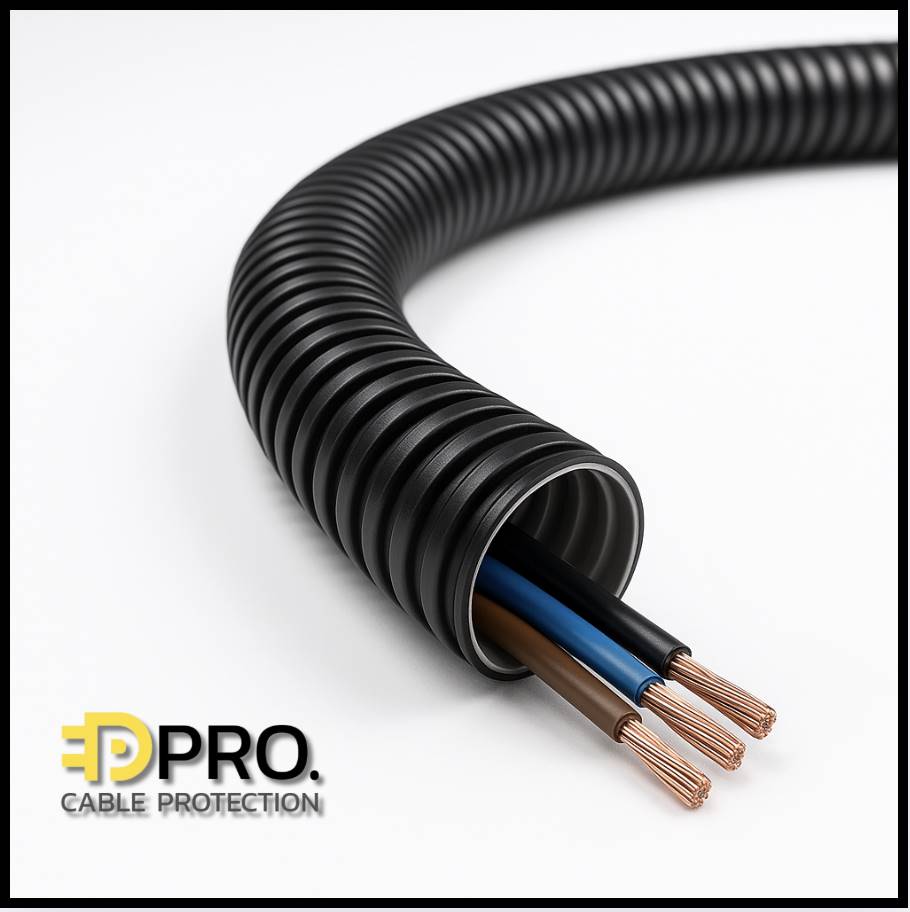

Spiral boru, adını dış yüzeyindeki spiral (oluklu) yapısından alır. İç yüzeyi ise genellikle düz olup kabloların kolayca geçirilmesini sağlar. Hem esnekliği hem de dayanıklılığı sayesinde spiral borular, elektrik tesisatından sanayi makinelerine, telekomünikasyondan otomotive kadar geniş bir kullanım alanına sahiptir.

Spiral Borunun Tanımı

Spiral boru, elektrik kablolarını ve hortumları dış etkenlerden korumak amacıyla kullanılan, dış yüzeyi oluklu, iç yüzeyi ise düz yapılı esnek borulardır.

• Oluklu dış yüzey → Darbelere ve ezilmelere karşı mekanik dayanım sağlar.

• Düz iç yüzey → Kabloların zarar görmeden kolayca geçirilmesine olanak tanır.

• Esneklik → Dar alanlarda ve bükülmesi gereken bölgelerde montaj kolaylığı sunar.

Spiral Borunun Teknik Özellikleri

Malzeme

• PVC (Polivinil Klorür): En yaygın ve ekonomik seçenek, iç tesisatlarda tercih edilir.

• PE (Polietilen): Suya ve kimyasallara dayanıklıdır, dış ortamlarda kullanılır.

• Galvanizli Çelik Spiral: Yüksek mekanik dayanım ve ağır sanayi uygulamaları için uygundur.

• Paslanmaz Çelik Spiral: Kimyasal dayanımın yüksek olduğu laboratuvar ve rafineri tesislerinde kullanılır.

Çap ve Boyutlar

• Çap Aralığı: 10 mm’den 100 mm’ye kadar üretilebilir.

• Boy: Genellikle 25 m, 50 m veya 100 m rulolar halinde satılır.

Sıcaklık Dayanımı

• PVC spiral borular: -20°C ila +60°C

• PE spiral borular: -40°C ila +90°C

• Metal spiral borular: +200°C’ye kadar

Mekanik Özellikler

• Ezilme direnci: Oluklu yapı darbelere karşı dayanıklıdır.

• Bükülme yarıçapı: Küçük yarıçaplarda bile esnekliğini korur.

Mühendislik Detayları

1. Mekanik Dayanım Hesapları

Spiral borular, taşıdığı kabloların çapına ve mekanik zorlanma derecesine göre seçilir. Darbelere karşı dayanım, genellikle Newton (N) cinsinden ölçülür. Metal spiral borular, PVC modellere göre 10 kata kadar daha dayanıklıdır.

2. Bükülme Analizi

Kabloların ömrü, minimum bükülme yarıçapına bağlıdır. Spiral boruların esnekliği sayesinde kablolar daha geniş bir yarıçapta taşınır, böylece kablo damarlarının kırılması önlenir.

3. IP Koruma Sınıfları

Spiral borular, IP44, IP65 veya IP67 seviyelerine kadar suya ve toza karşı koruma sağlayabilir. Bu, özellikle dış saha uygulamalarında önemlidir.

4. Elektromanyetik Koruma

Metal spiral borular, elektromanyetik girişimlere (EMI) karşı kalkan görevi görür. Bu, özellikle telekomünikasyon hatlarında veri güvenliği için önemlidir.

5. Yangın Dayanımı

Halojensiz ve alev geciktirici PVC spiral borular, yangın anında düşük duman yayar ve toksik gaz çıkarmaz. Bu nedenle asansör tesisatlarında, kamu binalarında ve tünel uygulamalarında tercih edilir.

Spiral Borunun Avantajları

✔ Esneklik: Dar alanlarda kolay montaj sağlar.
✔ Mekanik Koruma: Kabloları ezilme ve darbelere karşı korur.
✔ Çeşitlilik: PVC, PE, metal ve paslanmaz seçenekleriyle farklı ihtiyaçlara hitap eder.
✔ Ekonomik Çözüm: Kabloların ömrünü uzatarak bakım maliyetini azaltır.
✔ Kolay Montaj: Rulo halinde satıldığından hızlı kurulum imkânı verir.

Spiral Borunun Dezavantajları

✘ Plastik modeller: Yüksek sıcaklık ve UV ışınlarına dayanıklı değildir.
✘ Metal modeller: Daha ağırdır, montajı zor olabilir.
✘ Çok ağır sanayi: Bazı durumlarda rijit borular (EMT, IMC, RMC) tercih edilir.

Spiral Borunun Kullanım Alanları

1. Elektrik Tesisatları

• Ev ve ofislerde iç tesisatlarda

• Duvar üstü açık kablolama uygulamalarında

2. Telekomünikasyon

• Fiber optik ve data kablolarının korunması

• Veri merkezlerinde kablo düzenleme

3. Sanayi Makineleri

• CNC tezgâhlarında, hareketli kısımlarda

• Robot kollarında kablo taşıma çözümü

4. Otomotiv Sektörü

• Araç içi kablo demetlerinde

• Motor bölmelerinde yüksek sıcaklığa dayanıklı spiral borular

5. Yeraltı Tesisatları

• Hafif koruma amaçlı kablo geçişlerinde PVC veya PE spiral borular

• Ağır trafik altında galvaniz spiral borular

Standartlar ve Sertifikalar

Spiral borular, uluslararası standartlara göre üretilir:

• EN 61386: Kablo koruma sistemleri standardı

• UL Sertifikaları: ABD’de güvenlik standartlarına uygunluk

• RoHS & REACH: Çevre ve insan sağlığına zararlı madde içermez

Geleceğin Spiral Boruları

• Akıllı Spiral Borular: İçine sensörler entegre edilerek kablo sıcaklığı ve nem seviyesi izlenebilir.

• Geri Dönüştürülebilir Malzemeler: Sürdürülebilirlik adına geri dönüştürülmüş PVC ve PE kullanılacak.

• Daha Hafif ve Dayanıklı Yapılar: Karbon fiber takviyeli spiral borular üzerinde araştırmalar yapılmaktadır.

Sonuç

Spiral borular, elektrik ve telekomünikasyon tesisatlarında esneklik, dayanıklılık ve güvenlik sağlayan en önemli kablo koruma çözümlerinden biridir. Doğru malzeme seçimiyle hem evlerde hem de sanayi tesislerinde uzun ömürlü ve güvenli kablo sistemleri oluşturulabilir.
