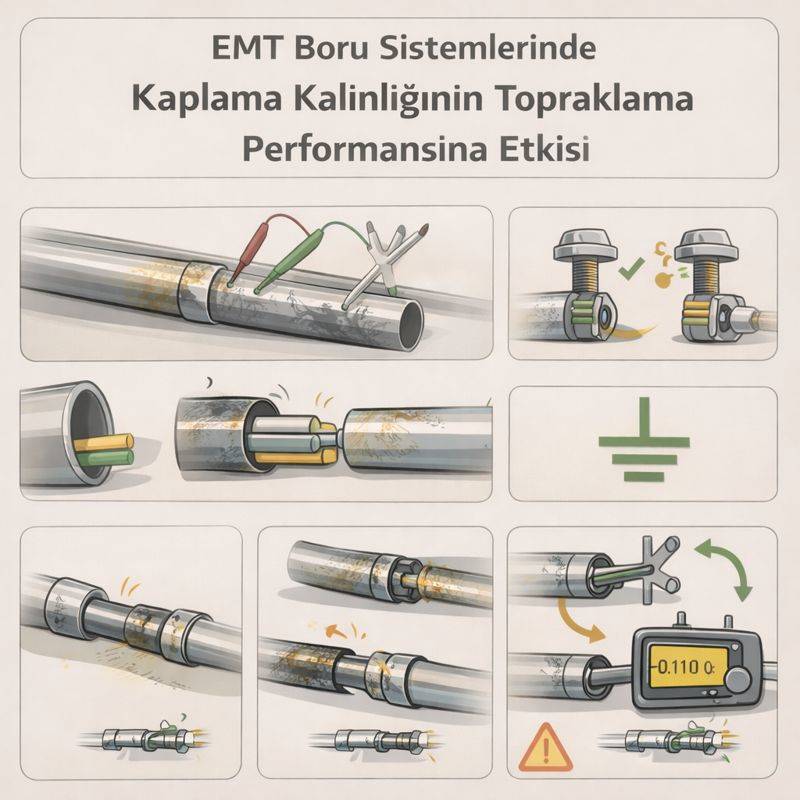

EMT Boru Sistemlerinde Kaplama Kalınlığının Topraklama Performansına Etkisi

EMT (Electrical Metallic Tubing) borular, elektrik tesisatlarında yalnızca mekanik koruma sağlamakla kalmaz; aynı zamanda topraklama sürekliliğinin bir parçası olarak görev yapar. Bu özellik, EMT boruları plastik esaslı koruma sistemlerinden ayıran en kritik avantajlardan biridir. Ancak bu avantaj, çoğu zaman “metal olması” ile açıklanır ve detayları göz ardı edilir.

Oysa EMT boruların topraklama performansı, yalnızca metal gövdeye değil; borunun galvaniz kaplama kalınlığına, yüzey durumuna ve bağlantı noktalarındaki temas kalitesine doğrudan bağlıdır. Bu makalede, kaplama kalınlığının EMT boru sistemlerinde topraklama performansını nasıl etkilediği teknik bir bakış açısıyla ele alınmaktadır.

EMT Borularda Galvaniz Kaplamanın Rolü

EMT borular genellikle çelik gövde üzerine uygulanan galvaniz kaplama ile üretilir. Bu kaplamanın temel amacı, boruyu korozyona karşı korumaktır. Nemli, kimyasal buhar içeren veya dış ortama açık tesislerde bu koruma hayati öneme sahiptir.

Ancak galvaniz kaplama yalnızca paslanmayı önleyen bir tabaka değildir. Aynı zamanda boru yüzeyinin elektriksel özelliklerini de belirler. Kaplamanın kalınlığı ve homojenliği, borular arası bağlantılarda oluşan temas direncini doğrudan etkiler.

Topraklama Performansı ve Temas Direnci İlişkisi

Topraklama performansı, bir metal yolun kaçak akımları güvenli şekilde iletebilme yeteneğiyle tanımlanır. EMT boru sistemlerinde bu performans, boruların birbirine ve topraklama noktalarına olan elektriksel sürekliliğiyle sağlanır.

Temas direnci ise bu sürekliliğin en hassas noktasıdır. Borular arasındaki kaplinler, dirsekler ve bağlantı elemanları, galvaniz kaplamanın üzerinden temas eder. Kaplama çok kalın veya yüzey yapısı düzensiz olduğunda, metal-metal temas azalabilir. Bu da temas direncinin yükselmesine yol açar.

Kaplama Kalınlığının Elektriksel Etkileri

Galvaniz kaplama, çeliğe kıyasla daha düşük iletkenliğe sahiptir. Bu nedenle kaplama kalınlığı arttıkça, elektriksel temas yüzeyinde iletken yol uzar. Özellikle sıkı mekanik baskının olmadığı bağlantı noktalarında bu durum daha belirgin hale gelir.

Aşırı kalın kaplama şu sonuçlara yol açabilir:

• Bağlantı noktalarında mikro temas alanlarının azalması

• Topraklama sürekliliğinde dalgalanmalar

• Yüksek temas direnci nedeniyle kaçak akımın sınırlanması

Öte yandan çok ince veya düzensiz kaplama da farklı bir risk doğurur: hızlı korozyon ve zamanla temas kaybı.

Kaplama Homojenliği ve Süreklilik

Kaplama kalınlığı kadar önemli bir diğer unsur da kaplamanın homojenliğidir. Aynı boru üzerinde farklı kalınlıklarda kaplama bulunması, temas noktalarında dengesiz elektriksel davranışlara yol açar.

Homojen olmayan kaplama şu sorunları doğurabilir:

• Bazı bağlantı noktalarında yüksek direnç

• Eşpotansiyel sistemde gerilim farkları

• Uzun hatlarda ölçülmesi zor süreksizlikler

Bu nedenle EMT boru sistemlerinde yalnızca ortalama kaplama kalınlığı değil, kaplamanın yüzey boyunca tutarlılığı da değerlendirilmelidir.

Bağlantı Elemanlarıyla Etkileşim

EMT boru sistemlerinde topraklama performansı, borular kadar bağlantı elemanlarına da bağlıdır. Kaplinler, setskurlar ve kelepçeler; galvaniz kaplama üzerinden elektriksel temas sağlar.

Kaplama kalınlığı arttıkça, bu elemanların boruya uyguladığı baskının önemi artar. Yetersiz sıkma kuvveti, kaplama tabakası nedeniyle metal gövdeye ulaşamayan temas noktaları oluşturabilir. Bu durum özellikle titreşimli ortamlarda zamanla daha da kötüleşir.

Sahadaki Yaygın Yanılgılar

Uygulamada sıkça karşılaşılan bir düşünce şudur: “Kaplama ne kadar kalınsa o kadar iyidir.” Bu yaklaşım korozyon açısından kısmen doğru olsa da, topraklama performansı açısından eksiktir.

Aşırı kaplama kalınlığı, mekanik olarak sağlam görünen ancak elektriksel olarak zayıf bağlantılara neden olabilir. Bu durum, ölçüm yapılmadığı sürece fark edilmez ve ancak arıza anında ortaya çıkar.

Topraklama Ölçümlerinde Kaplama Etkisi

Topraklama sürekliliği ölçümleri yapılırken kaplama kalınlığının etkisi dolaylı olarak hissedilir. Ölçümlerde dalgalı veya sınırda değerler görülüyorsa, sorun her zaman gevşek bağlantıdan kaynaklanmayabilir.

Kaplama kalınlığı ve yüzey durumu, ölçüm sonuçlarını etkileyen gizli parametrelerdir. Bu nedenle ölçüm sonuçları değerlendirilirken borunun fiziksel durumu da mutlaka göz önünde bulundurulmalıdır.

Mühendislik Açısından Dengeli Yaklaşım

İdeal EMT boru sistemi, korozyon direnci ile elektriksel performans arasında dengeli bir noktada konumlanır. Ne aşırı ince ne de gereksiz derecede kalın kaplama, uzun vadede sağlıklı bir topraklama performansı sunar.

Bu denge, üretim standardı, montaj kalitesi ve periyodik kontrollerle birlikte ele alındığında gerçek anlamda güvenli bir sistem ortaya çıkar.

Sonuç

EMT boru sistemlerinde topraklama performansı, yalnızca metal bir yolun varlığına indirgenemez. Galvaniz kaplama kalınlığı ve homojenliği, temas direnci ve süreklilik üzerinde belirleyici bir rol oynar.

Aşırı kalın kaplama, görünürde sağlam bir sistem sunsa da elektriksel açıdan beklenmeyen zayıflıklar yaratabilir. Bu nedenle EMT boru sistemleri değerlendirilirken kaplama kalınlığı, bağlantı elemanları ve ölçüm sonuçları birlikte ele alınmalıdır.

Topraklama, görünmeyen ama vazgeçilmez bir güvenlik katmanıdır; EMT boruların bu görevi eksiksiz yerine getirmesi ise detaylara gösterilen mühendislik hassasiyetine bağlıdır.
