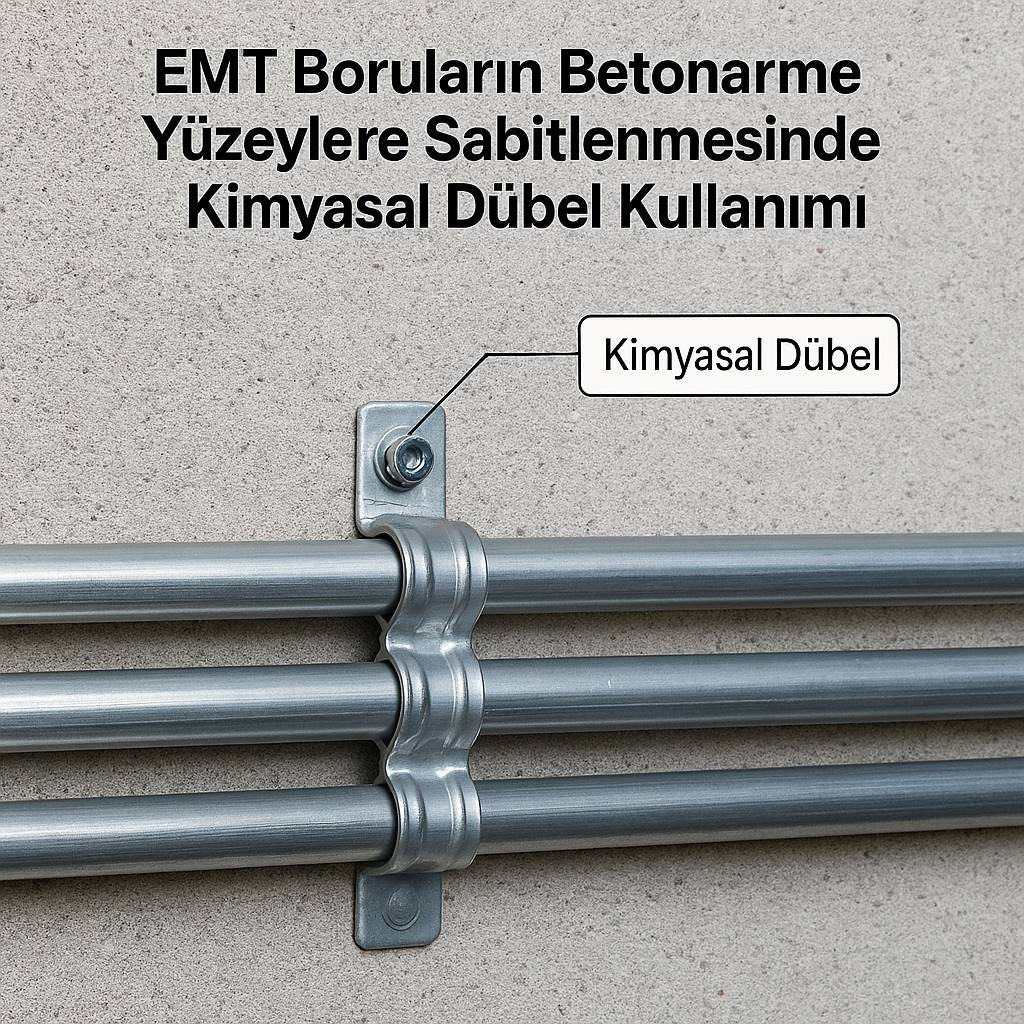

EMT Boruların Betonarme Yüzeylere Sabitlenmesinde Kimyasal Dübel Kullanımı

EMT Boruların Betonarme Yüzeylere Sabitlenmesinde Kimyasal Dübel Kullanımı

1. Giriş: Neden Kimyasal Dübel?

Elektro Mekanik Tesisat (EMT) boruların bina içi ve dışında yüzeye sabitlenmesi, kablo güvenliği ve sistem dayanımı için kritik bir unsurdur. Mekanik dübellere kıyasla kimyasal dübeller:

• Daha yüksek tutunma kuvveti sağlar,

• Boşluklu veya eski betonlarda bile etkili olur,

• Titreşimli ortamlarda gevşemez,

• Korozyona daha az maruz kalır.

2. EMT Borular ve Betonarme Yüzey Uyumu

EMT borular genellikle galvanizli çelikten üretildiği için sabitlenecek yüzeyin:

• Düzgün,

• Nemden arındırılmış,

• Tozsuz

olması gerekir. Bu da uygulamada kimyasal dübellerle yüksek performanslı sabitleme anlamına gelir.

3. Kimyasal Dübel Tipleri

a. Polyester Esaslı Dübel

• Orta düzey yükler için uygundur.

• Ekonomiktir.

b. Epoksi-Akrilat Dübel

• İyi yapışma ve kısa kuruma süreleri sunar.

c. Saf Epoksi Dübel

• Yüksek sismik bölgeler ve ağır EMT hatları için idealdir.

• Uzun kuruma süreli ama maksimum mukavemetlidir.

4. Uygulama Adımları

a. Delik Açma

• Betonarme yüzeye uygun çapta ve derinlikte delik matkapla açılır.

• Su ve toz kalmayacak şekilde temizlenir.

b. Karışım Hazırlama

• Dübel kartuju, tabancaya takılır.

• 10-12 cm'lik ilk çıkış atılır (karışım homojen olsun diye boşa akıtılır).

c. Enjeksiyon

• Kimyasal harç deliğe düzenli şekilde enjekte edilir.

• Hemen arkasından dişli ankraj (saplama) deliğe yerleştirilir.

d. Kuruma Süreci

• Ortam sıcaklığına göre 30 dakikadan 2 saate kadar kuruma beklenir.

e. EMT Kelepçesinin Montajı

• Kimyasalla sabitlenmiş saplamaya boru kelepçesi sabitlenir.

5. Sismik Dayanıma Etkisi

Kimyasal dübel:

• Ani yük aktarımlarını absorbe eder.

• Betonun mikro yapısına yapışarak gevşemez.

• Sarsıntılarda mekanik dübel gibi çıkma riski taşımaz.

Bu nedenle deprem bölgelerinde tercih edilir.

6. Kimyasal Dübel Seçiminde Dikkat Edilecekler

• Yük değeri (borunun uzunluğu ve içindeki kablo miktarı)

• Beton kalitesi

• Ortam sıcaklığı ve nem

• Yangın sınıfı (bazı epoksiler yangın testlidir)

7. Sık Karşılaşılan Uygulama Hataları

• Delik içinde toz kalması

• Kartujdan ilk 10 cm enjeksiyonun atılmaması

• Boru kelepçesinin erken sıkılması (kimyasal kurumadan)

8. Avantajlar ve Dezavantajlar

Avantajlar:

• Çok daha güçlü tutunma

• Çatlak betonlarda bile etkili

• Sessiz uygulama (matkap sonrası darbe gerekmez)

Dezavantajlar:

• Kuruma süresi beklentisi

• Maliyeti, mekanik dübele göre daha yüksektir

• Hatalı uygulamada geri sökülemez

9. Örnek Proje Uygulaması: 6 Katlı Ticari Bina

• Koridordaki EMT hatlar 32 mm çaplı.

• Her 150 cm’de 1 kimyasal dübel + kelepçe kullanıldı.

• Epoksi esaslı dübel tercih edildi, 2 saat kuruma süresi bırakıldı.

• Titreşim testlerinden başarıyla geçti.

10. Sonuç

EMT boruların sabitlenmesinde kimyasal dübeller; uzun ömür, sismik dayanım ve güvenlik açısından fark yaratır. Uygulama adımları doğru takip edildiğinde, hem teknik hem estetik açıdan başarılı bir altyapı elde edilir.
