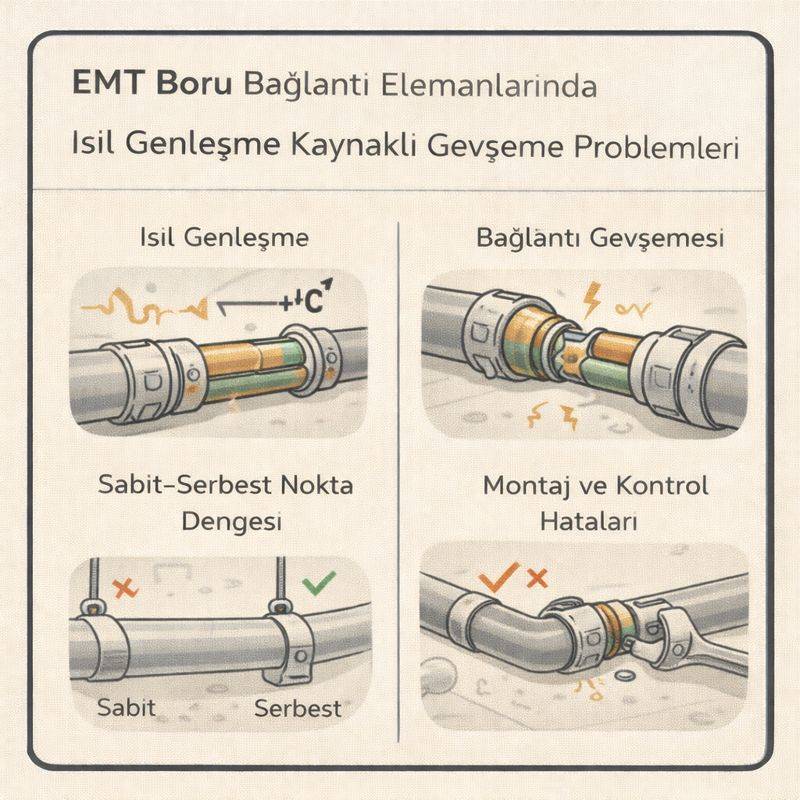

EMT Boru Bağlantı Elemanlarında Isıl Genleşme Kaynaklı Gevşeme Problemleri

Giriş

Elektrik tesisatlarında EMT (Electrical Metallic Tubing) borular, mekanik koruma sağlamaları ve topraklama sürekliliğine katkıları nedeniyle yaygın olarak tercih edilir. Ancak özellikle çok katlı binalar, endüstriyel tesisler ve dış ortama açık uygulamalarda EMT boru sistemleri, ciddi sıcaklık değişimlerine maruz kalır. Bu sıcaklık değişimleri, boru ve bağlantı elemanlarında ısıl genleşme ve büzülme döngülerine yol açar.

Isıl genleşme çoğu zaman teorik bir bilgi olarak ele alınır; pratikte ise bağlantı elemanlarında oluşan gevşeme, sistem güvenliğini doğrudan etkileyen bir soruna dönüşür. Bu makalede, EMT boru bağlantı elemanlarında ısıl genleşmenin neden olduğu gevşeme problemleri, bu problemin arkasındaki mekanik nedenler ve sahada uygulanabilir önleme yöntemleri detaylı biçimde incelenmektedir.

Isıl Genleşme EMT Boru Sistemlerini Nasıl Etkiler?

Metal esaslı bir sistem olan EMT borular, sıcaklık değişimlerine doğrudan tepki verir. Ortam sıcaklığı arttığında borular uzar, düştüğünde ise kısalır. Bu hareket her ne kadar milimetrelerle ifade edilse de, uzun hatlar ve çok sayıda bağlantı elemanı içeren sistemlerde önemli gerilimler oluşturur.

Isıl genleşmenin EMT sistemlerine etkisi şu faktörlere bağlıdır:

• Boru hattının toplam uzunluğu

• Sabitlenme noktalarının sayısı ve konumu

• Ortam sıcaklığının değişim aralığı

• Bağlantı elemanlarının tipi ve sıkma yöntemi

Bu değişkenler birlikte değerlendirildiğinde, bağlantı elemanlarının neden kritik olduğu daha net anlaşılır.

Bağlantı Elemanlarında Gevşeme Nasıl Oluşur?

EMT boru bağlantı elemanları; manşonlar, kelepçeler, rakorlar ve set-screw tipi bağlantılardan oluşur. Bu elemanların büyük bölümü, montaj sırasında uygulanan mekanik sıkma kuvvetiyle görev yapar.

Isıl genleşme döngüleri sırasında şu mekanizma devreye girer:

1. Boru ısındığında uzar ve bağlantı elemanına itme kuvveti uygular

2. Soğuduğunda büzülür ve bağlantı elemanından çekme kuvveti oluşturur

3. Bu döngü sürekli tekrarlandığında bağlantı elemanındaki sürtünme dengesi bozulur

4. Zamanla sıkma kuvveti azalır ve gevşeme başlar

Bu süreç genellikle yavaş ilerler ve fark edilmesi zordur.

Gevşemenin Doğrudan Sonuçları

Isıl genleşme kaynaklı gevşeme, sadece mekanik bir sorun değildir. EMT boru sistemlerinde bu durum şu sonuçlara yol açar:

• Topraklama sürekliliğinin bozulması

• Boru hattında mikroskobik boşluklar oluşması

• Titreşim ve ses problemleri

• Kablo izolasyonunun sürtünme nedeniyle zarar görmesi

Özellikle topraklama sürekliliğinin kesintiye uğraması, ciddi güvenlik riskleri oluşturur.

En Riskli Uygulama Alanları

Saha tecrübeleri, ısıl genleşme kaynaklı gevşeme problemlerinin şu ortamlarda daha sık görüldüğünü göstermektedir:

• Çatı katları ve dış cephe tesisatları

• Otopark ve açık alan uygulamaları

• Endüstriyel tesislerde fırın ve proses hatları çevresi

• Günlük sıcaklık farkının yüksek olduğu bölgeler

Bu alanlarda standart montaj yöntemleri çoğu zaman yetersiz kalır.

Sabit Nokta – Serbest Nokta Dengesi

EMT boru sistemlerinde yapılan en yaygın hatalardan biri, tüm hattın tamamen rijit biçimde sabitlenmesidir. Isıl genleşme, hareket edecek alan bulamadığında bağlantı elemanları üzerinde yoğunlaşır.

Doğru bir tasarımda:

• Belirli noktalar sabit nokta olarak tanımlanır

• Diğer noktalar genleşmeye izin verecek şekilde kontrollü serbestlik sağlar

Bu denge sağlanmadığında gevşeme kaçınılmaz hâle gelir.

Bağlantı Elemanı Tipinin Önemi

Her bağlantı elemanı, ısıl genleşmeye karşı aynı direnci göstermez. Set-screw tipi bağlantılar, hızlı montaj avantajı sunsa da uzun vadeli genleşme döngülerine karşı daha hassastır.

Alternatif olarak:

• Sıkıştırmalı (compression) bağlantılar

• Genleşme payı toleransı yüksek kelepçe sistemleri

ısı değişimlerinin yoğun olduğu alanlarda daha güvenilir sonuçlar verir.

Montaj Aşamasında Yapılan Kritik Hatalar

Isıl genleşme kaynaklı gevşemenin önemli bir kısmı, montaj sırasında yapılan hatalardan kaynaklanır:

• Aşırı sıkma nedeniyle bağlantı elemanının elastik sınırının aşılması

• Tork değerlerinin dikkate alınmaması

• Boru hattının doğal genleşme yönünün hesaba katılmaması

Bu hatalar, sistem daha devreye alınmadan ileride oluşacak gevşemelerin zeminini hazırlar.

Periyodik Kontrolün Rolü

Isıl genleşme etkisi zamanla ortaya çıktığı için, tek seferlik montaj kontrolü yeterli değildir. Özellikle sıcaklık değişimlerinin yoğun olduğu tesislerde:

• Bağlantı elemanları belirli periyotlarla kontrol edilmelidir

• Gevşeme eğilimi olan noktalar kayıt altına alınmalıdır

• Gerekirse bağlantı elemanı tipi revize edilmelidir

Bu yaklaşım, arıza oluşmadan önce müdahale edilmesini sağlar.

Gevşemeyi Önlemeye Yönelik Mühendislik Yaklaşımları

Isıl genleşme tamamen ortadan kaldırılamaz; ancak etkileri yönetilebilir. Bunun için:

• Uygun bağlantı elemanı seçimi

• Doğru sabitleme aralıkları

• Genleşme payı bırakılan montaj tasarımları

birlikte ele alınmalıdır. Bu bütüncül yaklaşım, EMT boru sistemlerinin uzun ömürlü ve güvenli çalışmasını sağlar.

Sonuç

EMT boru bağlantı elemanlarında ısıl genleşme kaynaklı gevşeme, çoğu zaman göz ardı edilen ancak ciddi sonuçlar doğurabilen bir problemdir. Bu sorun yalnızca mekanik stabiliteyi değil, aynı zamanda elektriksel güvenliği ve topraklama sürekliliğini de etkiler.

Isıl genleşmenin doğru anlaşıldığı, bağlantı elemanlarının bilinçli seçildiği ve montajın mühendislik prensiplerine uygun yapıldığı sistemlerde gevşeme riski büyük ölçüde azaltılabilir. Uzun vadede güvenli ve sürdürülebilir EMT boru tesisatları için bu yaklaşım kaçınılmazdır.
