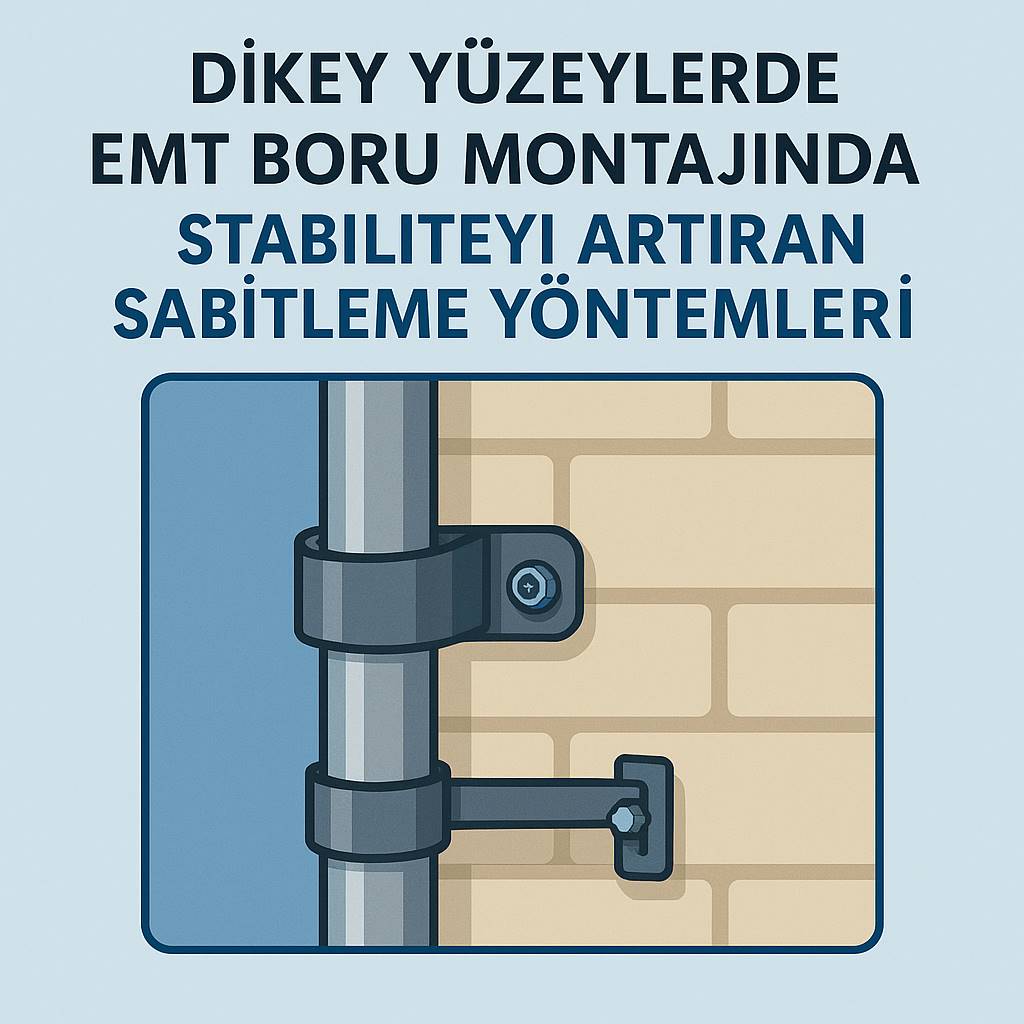

Dikey Yüzeylerde EMT Boru Montajında Stabiliteyi Artıran Sabitleme Yöntemleri

1. Giriş: Dikey Montajın Zorlukları

EMT (Elektriksel Metal Tüp) borular, kabloları dış etkenlerden korumak için özellikle iç mekan uygulamalarında yaygın şekilde kullanılır. Ancak bu borular dikey yüzeylere monte edilirken hem estetik kaygılar hem de yerçekimi kaynaklı kuvvetlerle karşı karşıya kalır. Bu yüzden sağlam bir sabitleme sistemi oluşturmak, hem güvenlik hem de uzun ömürlü bir kurulum açısından kritiktir.

2. Dikey Montajda Karşılaşılan Problemler

• Boru Sarkması: Zayıf sabitleme borunun aşağıya doğru eğilmesine neden olabilir.

• Titreşim Kaynaklı Gevşeme: Özellikle motorlu alanlarda borular zamanla yerinden oynayabilir.

• Yüzey Uyuşmazlığı: Beton, alçıpan, metal gibi farklı yüzeylere farklı montaj teknikleri gerekebilir.

• Isı Genleşmesi: Sıcaklık değişimleri nedeniyle borunun sabitliği zedelenebilir.

3. Sabitleme İçin Kullanılan Ana Elemanlar

a) Kelepçeler

• Çelik Kelepçeler: Yüksek taşıma kapasitesi ve dayanıklılık sağlar.

• Plastik Tabanlı Kelepçeler: Titreşimi emici özellik sunar.

• Çift Vidalı Tipler: Özellikle ağır borular için önerilir.

b) Raylı Sabitleme Sistemleri

• Boruların belirli aralıklarla raylar üzerine monte edilmesini sağlar.

• Yük dağılımını eşitler, sistemin genel stabilitesini artırır.

c) Genleşme Mafsalları

• Sıcaklık değişimlerinden kaynaklı genleşme ve büzülmeleri telafi eder.

• Borunun sabitliğini bozmadan hareket etmesine izin verir.

d) Damping Malzemeleri

• Borunun temas ettiği yüzeyle arasında yastıklama sağlar.

• Ses ve titreşim izolasyonu açısından önemlidir.

4. Yüzeye Göre Uygulama Teknikleri

a) Beton Duvarlar

• Çelik dübel + çekiçli matkap ile sağlam sabitleme sağlanır.

• Montaj noktaları arasında maksimum 1.5 metre boşluk bırakılmamalıdır.

b) Alçıpan veya Hafif Bölmeler

• Kelepçeli profil sistemleri ya da gömme ankrajlar tercih edilmelidir.

• Boru içindeki kablo sayısı ve ağırlığı önceden hesaplanmalıdır.

c) Metal Paneller

• Kendinden vidalı kelepçeler ile hızlı kurulum yapılabilir.

• Ancak yüzey paslanmaya karşı korunmalı ve kaplanmalıdır.

5. TSE ve IEC Standartlarına Göre Sabitleme Aralıkları

• 20 mm çaplı EMT boru için max. sabitleme aralığı: 1.2 metre

• 25 mm çap için: 1 metre

• 32 mm üzeri için: 0.8 metre

• Her boru giriş-çıkış noktasında ilave sabitleme gereklidir.

6. Montajda Dikkat Edilmesi Gereken Detaylar

• Boru Ağzı Yumuşatma: Kesilen boru uçları, kablo izolasyonuna zarar vermemesi için pürüzsüzleştirilmelidir.

• Dikey Hizada Kalma: Lazer terazisi ile dikeylik mutlaka kontrol edilmelidir.

• Statik Hesaplama: Yük taşıyan uzun hatlarda, ağırlık hesapları yapılmalı, gerektiğinde takviye yapılmalıdır.

7. Gerçek Uygulama Örneği: Fabrika Dikey Hat Montajı

Bir tekstil fabrikasında, 15 metrelik dikey yüzeye EMT borularla elektrik hattı döşendi. Başlangıçta kelepçeler 2 metre aralıklarla yerleştirildiği için borular zamanla aşağıya doğru sarktı. Sonrasında:

• Aralıklar 1 metreye düşürüldü.

• Kauçuk tabanlı kelepçelerle yeniden sabitleme yapıldı.

• Ek olarak her 5 metrede bir genleşme aparatı kullanıldı.

Bu sayede sistem daha stabil hale geldi ve yıllık bakım ihtiyacı ortadan kalktı.

8. Sonuç

EMT boruların dikey yüzeylere montajı, yalnızca sabitleme elemanı seçimiyle değil, yüzey türü, sıcaklık değişkenleri ve kablo yüküne göre detaylı bir planlama gerektirir. Doğru yöntem ve malzeme ile sistemin hem güvenliği hem de uzun ömrü garanti altına alınabilir.
