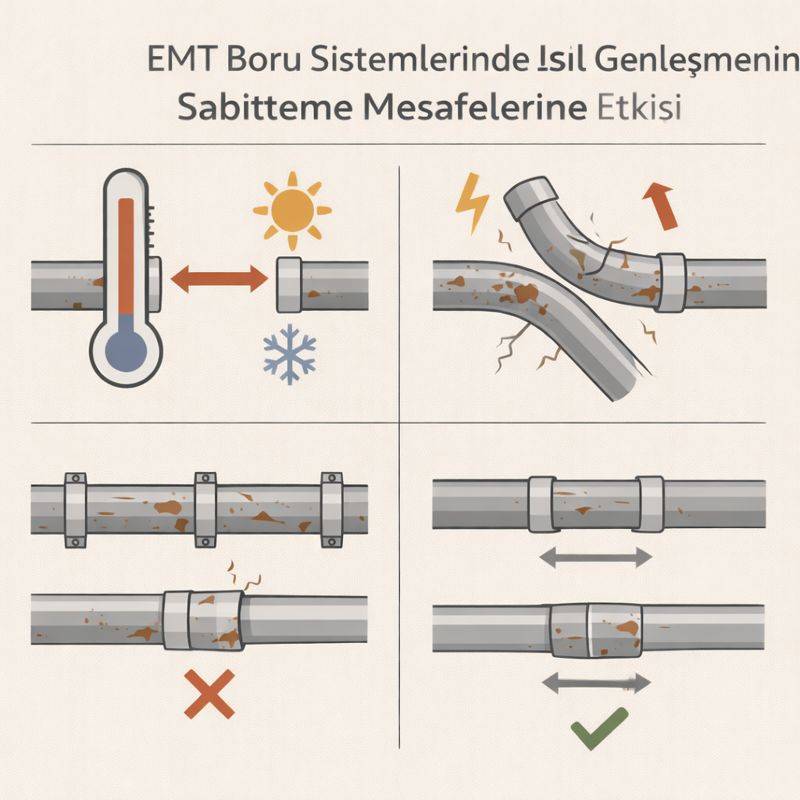

EMT Boru Sistemlerinde Isıl Genleşmenin Sabitleme Mesafelerine Etkisi

EMT boru sistemleri, montaj kolaylığı ve ekonomik yapıları nedeniyle endüstriyel ve ticari tesislerde yaygın olarak kullanılır. Ancak bu sistemler çoğu zaman ısıl genleşme etkileri göz ardı edilerek tasarlanır. Ortam sıcaklığındaki değişimler, yük altında çalışan tesisatlar, makine kaynaklı ısınmalar ve mevsimsel farklar; EMT boruların boyutlarını sürekli olarak değiştirir. Bu değişim doğru sabitleme mesafeleriyle yönetilmediğinde, mekanik zorlanmalar, bağlantı gevşemeleri ve elektriksel süreklilik problemleri kaçınılmaz hâle gelir. Bu makale, EMT borularda ısıl genleşmenin fiziksel etkilerini ve sabitleme mesafeleriyle olan doğrudan ilişkisini mühendislik perspektifiyle ele alır.

Isıl Genleşme EMT Borularda Nasıl Ortaya Çıkar?

Metaller sıcaklık arttıkça genleşir, düştükçe büzülür. EMT borular ince cidarlı çelikten üretildiği için bu etki:

• Kısa mesafelerde ihmal edilebilir

• Uzun hatlarda ise kritik hâle gelir

Özellikle tavan boyunca uzanan, makine hatlarına paralel giden veya açık alanlara çıkan EMT tesisatlarında sıcaklık farkları ciddi boyutlara ulaşabilir. Boru hattı serbest bırakılmazsa, genleşme enerjisi bağlantı noktalarına yük olarak geri döner.

Sabitleme Mesafesi Neden Kritik?

Sabitleme mesafesi, EMT borunun hareketini ne kadar “kilitlediğinizi” belirler. Çok sık sabitlenmiş bir hat:

• Genleşme için yer bulamaz

• Eksenel basınç üretir

• Dirseklerde ve rakorlarda zorlanma yaratır

Çok seyrek sabitlenmiş bir hat ise:

• Sarkma yapar

• Titreşimle hizasını kaybeder

• Mekanik darbelere açık hâle gelir

Dolayısıyla sorun yalnızca “sabitlemek” değil, doğru aralıklarla sabitlemektir.

Isıl Genleşmenin Tipik Etki Noktaları

Rakor ve Manşonlar

EMT sistemlerinde genleşmenin en çok hissedildiği noktalar birleşim bölgeleridir. Boru boyu uzadıkça, hareket enerjisi ilk olarak bu noktalarda birikir. Sonuç olarak:

• Rakor dişlerinde gevşeme

• Elektriksel temas yüzeylerinde bozulma

• Uzun vadede süreklilik kaybı

görülür.

Dirsekler ve Dönüşler

Düz hatlarda genleşme eksenel olarak dağılırken, dirseklerde bu hareket yön değiştirir. Bu da dirseklerde:

• Lokal gerilme

• Mikro çatlaklar

• Montaj toleranslarının aşılması

gibi sonuçlar doğurur.

Sabitleme Mesafeleri Isıl Davranışı Nasıl Etkiler?

Sabitleme noktaları, borunun genleşme yönünü ve miktarını belirler. Doğru tasarlanmamış bir sistemde:

• Tüm genleşme tek bir noktaya yığılır

• Boru hattı “sessizce” zorlanır

• Hasar uzun süre fark edilmez

Oysa kontrollü sabitleme, genleşmenin boru boyunca dengeli dağılmasını sağlar. Bu yaklaşım:

• Mekanik gerilmeleri düşürür

• Bağlantı ömrünü uzatır

• Elektriksel sürekliliği korur

Tipik Tasarım ve Montaj Hataları

Her Noktayı Sabitleme Eğilimi

Sahada sık görülen bir refleks, “ne kadar çok kelepçe, o kadar sağlam” düşüncesidir. Bu yaklaşım EMT borularda genleşme etkisini kilitler ve sistemi kendi kendine zarar veren bir yapıya dönüştürür.

Uzun Hatlarda Genleşme Payı Bırakmamak

Özellikle 10–15 metreyi aşan düz hatlarda genleşme tamamen ihmal edildiğinde, boru sistemi sabit bir çerçeve içinde sıkışır. Bu durumda zorlanma kaçınılmaz olarak rakor ve pano girişlerine yüklenir.

Ortam Sıcaklığını Sabit Varsaymak

Tesisatlar çoğu zaman “oda sıcaklığı” varsayımıyla tasarlanır. Ancak üretim tesisleri, tavan boşlukları ve açık alanlar bu varsayımı geçersiz kılar.

Isıl Genleşmeye Uyumlu Sabitleme Yaklaşımı

Kontrollü Sabit – Serbest Kombinasyonu

Tüm hat boyunca eşit sabitleme yerine:

• Belirli noktalar referans sabit

• Ara noktalar kontrollü serbest

şeklinde tasarlanan sistemler, genleşmeyi yönetilebilir hâle getirir.

Sabitleme Mesafesinin Ortama Göre Ayarlanması

Yüksek sıcaklık değişimi olan bölgelerde sabitleme aralıkları:

• Mekanik güvenliği bozmayacak kadar sık

• Genleşmeyi kilitlemeyecek kadar seyrek

olacak şekilde yeniden değerlendirilmelidir.

Elektriksel Süreklilik Açısından Sonuçlar

Isıl genleşme yalnızca mekanik bir problem değildir. Sürekli zorlanan bağlantılar zamanla:

• Temas yüzeyini kaybeder

• Oksitlenmeyi hızlandırır

• Elektriksel direnci artırır

Bu da EMT borunun topraklama ve potansiyel dengeleme görevini zayıflatır. Yani yanlış sabitleme mesafesi, dolaylı olarak elektrik güvenliğini de tehdit eder.

Uzun Vadeli Etkiler

Isıl genleşmenin yanlış yönetildiği EMT sistemlerinde hasar genellikle ani değil, kademeli gelişir. Yıllar içinde:

• Süreklilik ölçümleri bozulur

• Rakorlar sık sık yeniden sıkılmak zorunda kalır

• Sistem “bakım isteyen” bir yapıya dönüşür

Bu durum ilk tasarımda yapılan küçük bir ihmalin, işletme sürecinde büyük bir maliyete dönüşmesine neden olur.

Sonuç

EMT boru sistemlerinde ısıl genleşme, gözle görülmeyen ancak etkisi büyük olan bir tasarım parametresidir. Sabitleme mesafeleri bu etkinin nasıl yönlendirileceğini belirler. Aşırı sabitleme genleşmeyi kilitler, yetersiz sabitleme mekanik dengesizlik yaratır. Sağlıklı bir EMT tesisatı, ısıl davranışı hesaba katan ve sabitleme noktalarını bilinçli şekilde konumlandıran bir mühendislik yaklaşımıyla mümkündür. Isıl genleşmeyi yöneten sistemler, yalnızca daha dayanıklı değil, aynı zamanda daha güvenlidir.
