EMT Boru ile Titreşimli Makinelerde Hat Sabitleme
Anahtar kelimeler:EMT boru, titreşimli makinelerde kablo sabitleme, EMT boru tesisatı, endüstriyel kablo koruma, hat sabitleme, titreşim altında elektrik tesisatı, kablo koruma borusu, EMT bağlantı elemanları

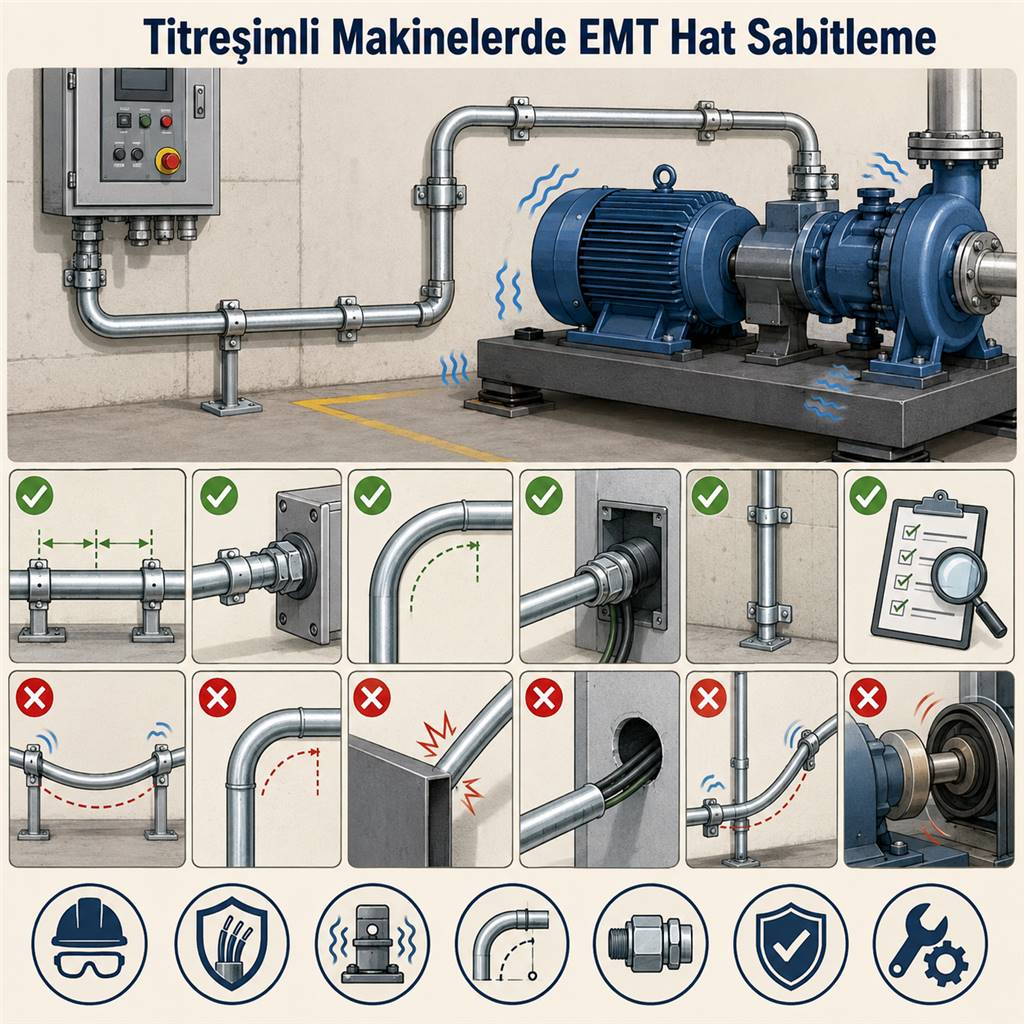

EMT Boru ile Titreşimli Makinelerde Hat Sabitleme
Endüstriyel tesislerde kullanılan makineler, çalışma sırasında farklı seviyelerde titreşim üretir. Bu titreşim kimi zaman hafif ve sürekli olurken, kimi zaman yüksek darbeli ve düzensiz şekilde ortaya çıkar. Motorlar, pompalar, kompresörler, presler, konveyörler, CNC tezgâhları ve üretim hatlarında bulunan birçok ekipman kablo tesisatı üzerinde mekanik zorlanma oluşturabilir. Bu nedenle titreşimli makinelerde kablo hatlarının yalnızca elektriksel açıdan değil, mekanik açıdan da güvenli biçimde tasarlanması gerekir. EMT boru, bu noktada kabloyu dış etkilere karşı koruyan, hattı düzenleyen ve sabitleme güvenliğini artıran önemli bir çözümdür.
EMT boru, elektrik tesisatlarında kablo geçişlerini korumak ve düzenli bir güzergâh oluşturmak için kullanılan metal boru sistemlerinden biridir. Hafif yapısı, rijit formu ve düzgün yüzeyi sayesinde özellikle endüstriyel alanlarda tercih edilir. Ancak titreşimli makinelerde EMT boru kullanılırken standart bir montaj yaklaşımı yeterli olmayabilir. Çünkü titreşim, zaman içinde bağlantı noktalarında gevşeme, boru hattında salınım, kelepçe bölgelerinde zorlanma ve kablo giriş çıkış noktalarında aşınma oluşturabilir. Bu yüzden EMT boru ile hat sabitleme yapılırken titreşim koşulları tasarımın merkezine alınmalıdır.
Titreşimli makinelerde ilk dikkat edilmesi gereken konu, boru güzergâhının doğru belirlenmesidir. EMT boru mümkün olduğunca titreşim kaynağına doğrudan temas etmeyecek şekilde planlanmalıdır. Makine gövdesine çok yakın ilerleyen hatlarda, boru yüzeyi sürekli mekanik etkiye maruz kalabilir. Bu durum hem boru bağlantılarını hem de içinden geçen kabloları olumsuz etkiler. Eğer hattın makineye yakın ilerlemesi zorunluysa, uygun mesafe bırakılmalı, destek noktaları artırılmalı ve borunun titreşimden doğrudan etkilenmesini azaltacak bağlantı düzeni kurulmalıdır.
Hat sabitlemede kullanılan kelepçeler, destek ayakları ve bağlantı parçaları EMT boru sisteminin performansını belirleyen temel unsurlardır. Titreşimli ortamlarda yetersiz sabitleme, borunun zamanla hareket etmesine neden olur. Bu hareket ilk aşamada küçük bir salınım gibi görünse de uzun vadede bağlantı noktalarının gevşemesine, boru yüzeyinde deformasyona ve kablo geçişlerinde risk oluşmasına yol açabilir. Bu nedenle EMT boru belirli aralıklarla sağlam yüzeylere sabitlenmeli, destek noktaları hattın uzunluğuna, ağırlığına ve titreşim seviyesine göre planlanmalıdır.
Bağlantı elemanlarının titreşime dayanıklı olması özellikle önemlidir. Standart bir bağlantı parçası sabit ortamlarda yeterli olabilir; fakat titreşimli makinelerde zamanla gevşeyebilir. Bu nedenle rakor, konnektör, kelepçe ve bağlantı aparatlarının endüstriyel kullanıma uygun kalitede seçilmesi gerekir. EMT boru hattı üzerinde kullanılan her bağlantı parçası, yalnızca boruyu tutmakla kalmaz; aynı zamanda hattın bütünlüğünü korur. Bağlantı zayıfsa boru sağlam olsa bile sistem güvenli kabul edilemez.
Titreşimli makinelerde EMT boru ile sabitleme yapılırken borunun makineye giriş ve çıkış noktaları ayrıca değerlendirilmelidir. Kabloların pano, motor, sensör, kontrol kutusu veya bağlantı kutusuna geçtiği bölgeler titreşimden en fazla etkilenen alanlardır. Bu geçiş noktalarında kablonun keskin kenara temas etmemesi, boru ucunda uygun koruyucu elemanların kullanılması ve bağlantının boşluk bırakmadan yapılması gerekir. Aksi hâlde titreşim, kablonun boru ağzında sürekli sürtünmesine ve izolasyon yüzeyinde aşınmaya neden olabilir.
EMT boru hattında yön değişimleri de güvenli tasarım açısından önemlidir. Titreşimli bir makine çevresinde borunun gereksiz keskin dönüşlerle ilerlemesi, bağlantı noktalarında ek gerilim oluşturabilir. Bu nedenle mümkün olduğunca sade, doğrudan ve kontrollü bir güzergâh tercih edilmelidir. Dönüş yapılması gerekiyorsa uygun büküm açısı kullanılmalı, borunun ezilmemesine ve iç kablo geçişinin zorlanmamasına dikkat edilmelidir. EMT boru, doğru büküm ve doğru destekleme ile daha güvenli ve uzun ömürlü bir tesisat yapısı sunar.
Titreşimli alanlarda boru hattının tamamen rijit davranması her zaman avantaj değildir. Bazı durumlarda makine ile sabit tesisat arasında titreşim farkı oluşur. Makine gövdesi titreşirken bina yapısı veya sabit pano daha durağan kalabilir. Bu iki nokta arasında doğrudan ve gerilimsiz düşünülmeden yapılan sert bağlantılar zamanla zorlanabilir. Böyle uygulamalarda EMT boru hattının geçiş noktaları dikkatle tasarlanmalı, gerekiyorsa uygun esnek bağlantı elemanlarıyla sistem desteklenmelidir. Amaç, hem mekanik korumayı korumak hem de titreşim yükünü doğrudan boruya bindirmemektir.
Kablo doluluk oranı da göz ardı edilmemelidir. EMT boru içinden geçen kablolar çok sıkışık yerleştirilirse kablo çekimi zorlaşır, bakım güçleşir ve ısıl yük artabilir. Çok gevşek ve kontrolsüz yerleşim ise titreşimli ortamlarda kabloların boru içinde hareket etmesine neden olabilir. Bu nedenle EMT boru çapı, içinden geçecek kabloların sayısına, çapına ve kullanım amacına göre belirlenmelidir. Uygun çap seçimi hem montaj kolaylığı sağlar hem de kabloların mekanik baskıya maruz kalmasını azaltır.
Titreşimli makinelerde hat sabitlemenin bir diğer önemli yönü bakım erişimidir. EMT boru tesisatı öyle bir şekilde yerleştirilmelidir ki bakım ekipleri bağlantı noktalarını, kelepçeleri ve geçiş bölgelerini rahatça kontrol edebilsin. Tamamen erişilemeyen veya makine parçalarının arkasında kalan hatlarda gevşeme, aşınma ya da deformasyon geç fark edilir. Bu da arızaların büyümesine neden olabilir. Güvenli bir EMT boru uygulamasında düzenli kontrol yapılabilecek açık ve mantıklı bir güzergâh tercih edilmelidir.
Çevresel koşullar da seçim ve montaj sürecinde dikkate alınmalıdır. Titreşimli makinelerin bulunduğu alanlarda yağ, nem, toz, metal talaşı, sıcaklık değişimi veya kimyasal buhar gibi ek faktörler bulunabilir. Bu koşullar bağlantı elemanlarının dayanımını, boru yüzeyinin durumunu ve kablo güvenliğini etkileyebilir. EMT boru kullanılacak ortamın genel riskleri değerlendirilerek seçilmeli; gerekiyorsa uygun kaplama, sızdırmazlık ve ek koruma çözümleriyle desteklenmelidir.
Doğru sabitleme, yalnızca kablonun zarar görmesini önlemez; aynı zamanda işletme sürekliliğine de katkı sağlar. Titreşim nedeniyle gevşeyen bir bağlantı veya aşınan bir kablo, makine duruşuna, üretim kaybına ve bakım maliyetlerinin artmasına yol açabilir. Oysa iyi planlanmış bir EMT boru hattı, kabloların düzenli, korunaklı ve kontrol edilebilir bir güzergâhta kalmasını sağlar. Bu da hem güvenlik hem de verimlilik açısından işletmeye avantaj sunar.
Sonuç olarak, titreşimli makinelerde EMT boru ile hat sabitleme yapılırken güzergâh planlaması, bağlantı dayanımı, destek aralıkları, geçiş noktaları, büküm kalitesi ve bakım erişimi birlikte düşünülmelidir. EMT boru, doğru ürün ve doğru montaj yaklaşımıyla kullanıldığında titreşimli endüstriyel alanlarda kablo güvenliğini artıran etkili bir koruma çözümüdür. Güvenli, düzenli ve uzun ömürlü bir tesisat için EMT boru hattı, makinenin çalışma karakteri ve ortam koşulları dikkate alınarak profesyonel şekilde tasarlanmalıdır.
;
