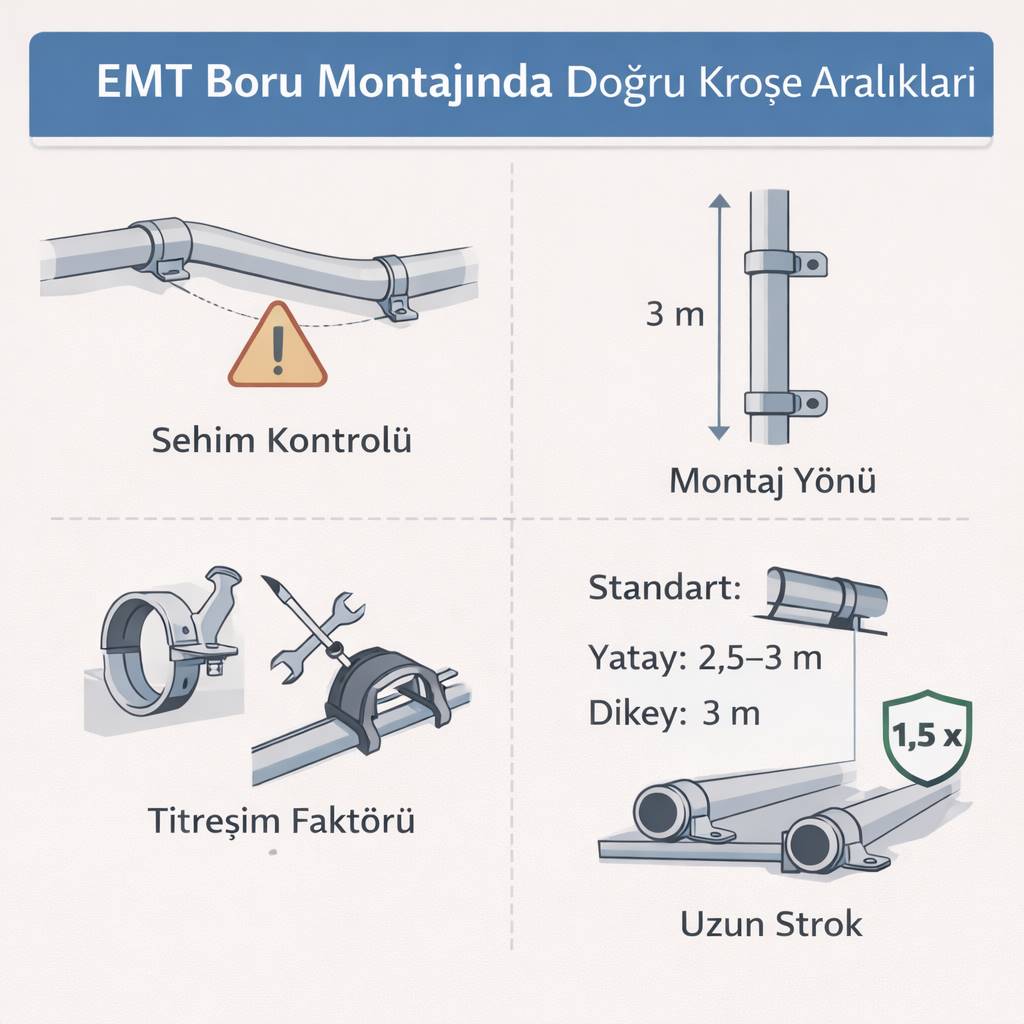

EMT Boru Montajında Doğru Kroşe Aralıkları
EMT boru sistemleri, endüstriyel ve ticari yapılarda en yaygın kullanılan metal kablo koruma çözümlerinden biridir. Ancak sistem performansını belirleyen yalnızca borunun kalınlığı veya çapı değildir. En kritik parametrelerden biri kroşe (kelepçe) aralığıdır. Yanlış aralık seçimi; sehim, titreşim, bağlantı gevşemesi ve uzun vadede hat deformasyonuna yol açar.Doğru mühendislik yaklaşımı, kroşe aralığını alışkanlığa göre değil, yük ve çevresel koşullara göre belirlemektir.
1. Kroşe Aralığı Neden Önemlidir?
EMT boru montajında kroşeler şu görevleri üstlenir:
-
Boruyu sabit eksende tutar
-
Sehim oluşumunu sınırlar
-
Vibrasyon etkisini azaltır
-
Darbe anında sistemin yerinden çıkmasını önler
Aralık büyüdükçe boru serbest açıklıkta daha fazla eğilir. Bu eğilme yalnızca estetik sorun değildir; bağlantı rakorlarında gerilim oluşturur.
2. Temel Hesap Parametreleri
Kroşe aralığı belirlenirken şu faktörler dikkate alınmalıdır:
-
Boru Çapı (Ø mm)
-
İç Doluluk Oranı (%)
-
Metre Başına Ağırlık (kg/m)
-
Montaj Yönü (Yatay / Dikey)
-
Titreşim Durumu
Genel uygulamada yatay hatlarda 2,5 – 3 metre aralığı kullanılır. Ancak bu değer sabit değildir.
3. Yatay Hatlarda Kroşe Aralığı
Yatay montajda en büyük risk sehimdir.
Örnek senaryo:
Ø32 mm EMT boru
İç doluluk %60
Toplam yük 3 kg/m
3 metre açıklıkta oluşan eğilme momenti, bağlantı noktalarında ekstra gerilim oluşturabilir.
Yük arttıkça kroşe aralığı düşürülmelidir. Özellikle:
-
Uzun düz hatlarda
-
Titreşimli üretim alanlarında
-
Tavan askı sistemlerinde
aralık 1,5 – 2 metreye düşürülebilir.
4. Dikey Hatlarda Kroşe Stratejisi
Dikey montajda durum farklıdır. Burada temel risk çekme yüküdür.
Dikey hatta:
-
Boru ağırlığı alt bağlantıya yük bindirir
-
İçindeki kablolar aşağı doğru kuvvet uygular
Bu nedenle:
-
Kat geçişlerinde sabitleme yapılmalı
-
Maksimum 3 metrede bir kroşe kullanılmalı
-
Ağır kablo yükü varsa daha sık aralık tercih edilmelidir
Dikey hatta yalnızca üstten askı yapmak mühendislik hatasıdır.
5. Titreşimli Ortamlarda Kroşe Tasarımı
CNC makineleri, pres hatları ve kompresör alanlarında vibrasyon süreklidir.
Bu tür ortamlarda:
-
Kroşe iç yüzeyi kauçuk takviyeli olabilir
-
Aralık %20–30 azaltılabilir
-
Çift sabitleme noktası tercih edilebilir
Titreşim göz ardı edilirse zamanla rakor gevşemesi oluşur.
6. Standart Yaklaşım ve Uygulama Prensipleri
Genel kabul gören uygulama prensipleri:
-
Boru başlangıç ve bitiş noktalarına yakın kroşe konumlandırılır
-
Dirseklerden önce ve sonra sabitleme yapılır
-
Rakor bağlantılarına 30–50 cm mesafede destek bulunur
-
Askı sistemleri taşıyıcı yapıya sağlam bağlanır
Bu prensipler yalnızca düzen değil, yük dağılımı için gereklidir.
7. Sehim Kontrolü ve Güvenlik Katsayısı
EMT borular metal olduğu için yanmaz; ancak aşırı sehim yangın anında deformasyona yol açabilir.
Bu nedenle kroşe tasarımında:
-
Güvenlik katsayısı en az 1,5 alınmalı
-
Maksimum doluluk oranı aşılmamalı
-
Uzun açıklıklar destek profili ile takviye edilmelidir
Sehim yalnızca boru eğilmesi değildir; sistem bütünlüğünün zayıflamasıdır.
8. Sık Yapılan Hatalar
-
Tüm çaplarda aynı aralığı kullanmak
-
Dikey hatta kroşe sayısını azaltmak
-
Titreşim faktörünü hesaba katmamak
-
Ağır dolulukta maksimum aralığı tercih etmek
-
Dirsek ve bağlantı noktalarını sabitlememek
Bu hatalar servis süresini düşürür ve bakım maliyetini artırır.
9. Mühendislik Yaklaşımı
Doğru kroşe aralığı belirlemek için şu adımlar izlenmelidir:
-
Boru çapı ve doluluk oranı hesaplanır
-
Metre başına yük belirlenir
-
Montaj yönü analiz edilir
-
Titreşim durumu değerlendirilir
-
Güvenlik katsayısı uygulanır
-
Standart maksimum aralık gerekiyorsa düşürülür
Kroşe aralığı alışkanlıkla değil, hesapla belirlenmelidir.
Sonuç
EMT boru montajında doğru kroşe aralığı, sistemin ömrünü doğrudan etkiler. Az kroşe maliyeti düşürmez; uzun vadede bakım ve arıza maliyetini artırır.
Doğru yaklaşım:
-
Yükü hesapla
-
Yöne göre değerlendir
-
Titreşimi dikkate al
-
Güvenlik katsayısı uygula
-
Kritik noktalarda ilave sabitleme yap
EMT sistemi güçlüdür; ancak doğru sabitlenirse.
;
