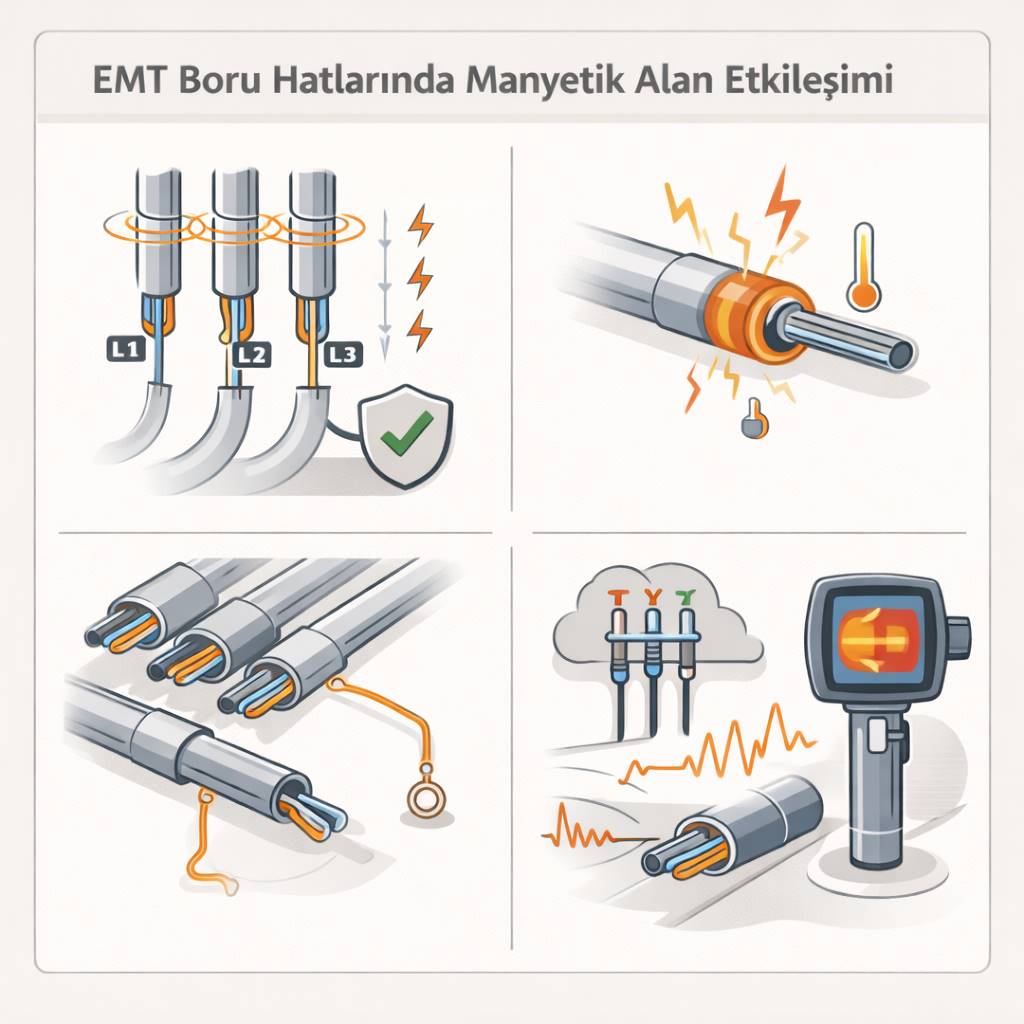

EMT Boru Hatlarında Manyetik Alan Etkileşimi
EMT borular, metalik yapıları sayesinde mekanik koruma ve elektromanyetik kalkanlama sağlar. Ancak yüksek akım taşıyan iletkenlerin metal boru içinde veya yakınında bulunması, manyetik alan etkileşimine bağlı bazı fiziksel sonuçlar doğurur. Bu etkileşim doğru analiz edilmezse; ısınma, enerji kaybı ve elektromanyetik girişim gibi sorunlar ortaya çıkabilir.Özellikle yüksek akım hatları, üç faz sistemler ve harmonik içeren yüklerde EMT boru hattının manyetik davranışı dikkate alınmalıdır.
1. Manyetik Alanın Temel Prensibi
Bir iletkenden akım geçtiğinde etrafında manyetik alan oluşur. Alternatif akım (AC) sistemlerde bu alan sürekli yön değiştirir.
Metal bir boru bu değişken manyetik alana maruz kaldığında:
-
Girdap akımları (eddy currents) oluşabilir
-
Boru içinde indüklenen akımlar meydana gelebilir
-
Lokal ısınma oluşabilir
Bu etki özellikle yüksek akım yoğunluklarında belirgin hale gelir.
2. Fazların Ayrı Taşınması Problemi
En kritik hata, üç faz iletkenlerinin ayrı borularda taşınmasıdır. Bu durumda:
-
Manyetik alanlar dengelenmez
-
Metal boru içinde daha yüksek indüksiyon oluşur
-
Boru yüzeyinde ısınma artar
Doğru uygulamada üç faz iletkeni aynı boru içinde taşınmalı, manyetik alanlar birbirini dengeleyecek şekilde yerleştirilmelidir.
3. Girdap Akımı ve Isınma
Alternatif manyetik alan metal yüzeylerde kapalı akım halkaları oluşturur. Bu akımlar ısı üretir.
Isınma miktarı şu faktörlere bağlıdır:
-
Akım şiddeti
-
Frekans
-
Boru malzemesinin iletkenliği
-
Boru kalınlığı
Yüksek frekanslı harmonik içeren sistemlerde bu etki daha belirgindir.
4. Topraklama Sürekliliği ve Manyetik Etki
EMT borular genellikle topraklama sürekliliğine katkı sağlar. Ancak bağlantı noktalarında gevşeklik varsa, indüklenen akımlar istenmeyen dolaşım yolları oluşturabilir.
Bu durum:
-
Parazit akımlara
-
EMI sorunlarına
-
Ölçüm hatalarına
yol açabilir.
Bu nedenle bağlantı noktalarının mekanik ve elektriksel sürekliliği test edilmelidir.
5. Yüksek Akım Hatlarında Özel Durum
Yüksek yük altındaki sistemlerde (örneğin ana besleme hatları):
-
Boru içi doluluk oranı
-
Kablo yerleşim düzeni
-
Soğutma koşulları
manyetik alan etkisini doğrudan etkiler.
Aşırı doluluk, hava sirkülasyonunu azaltır ve ısınmayı artırır. Bu da kablo izolasyon ömrünü kısaltabilir.
6. EMC Perspektifi
Metal EMT borular genellikle elektromanyetik kalkanlama sağlar. Ancak:
-
Süreksiz bağlantılar
-
Yanlış topraklama
-
Faz dengesizliği
durumunda boru bir anten gibi davranabilir.
Bu özellikle hassas sinyal kablolarının yakınında problem oluşturur.
7. Tasarım Aşamasında Alınacak Önlemler
Manyetik alan etkileşimini minimize etmek için:
-
Üç faz aynı boruda taşınmalı
-
Nötr ve faz iletkenleri birlikte yerleştirilmeli
-
Topraklama sürekliliği doğrulanmalı
-
Aşırı doluluktan kaçınılmalı
-
Yüksek akım hatlarında sıcaklık ölçümü yapılmalıdır
Ayrıca mümkünse harmonik analiz raporu incelenmelidir.
8. Termal Kamera ile Kontrol
Sahada manyetik kaynaklı ısınma genellikle gözle fark edilmez. Termal kamera ölçümü ile:
-
Lokal sıcaklık artışları
-
Bağlantı noktası ısınmaları
-
Faz dengesizliği
tespit edilebilir.
Bu yöntem özellikle devreye alma aşamasında faydalıdır.
Sonuç
EMT boru hatlarında manyetik alan etkileşimi; yüksek akım sistemlerinde göz ardı edilmemesi gereken bir konudur. Doğru faz yerleşimi, uygun doluluk oranı ve sağlam topraklama ile bu riskler minimize edilebilir.
Manyetik etki küçük bir fiziksel detay gibi görünse de uzun vadede:
-
Kablo izolasyon hasarı
-
Enerji kaybı
-
EMI problemleri
oluşturabilir.
Bu nedenle EMT boru tasarımı yalnızca mekanik değil, elektromanyetik perspektifle de değerlendirilmelidir.
;
