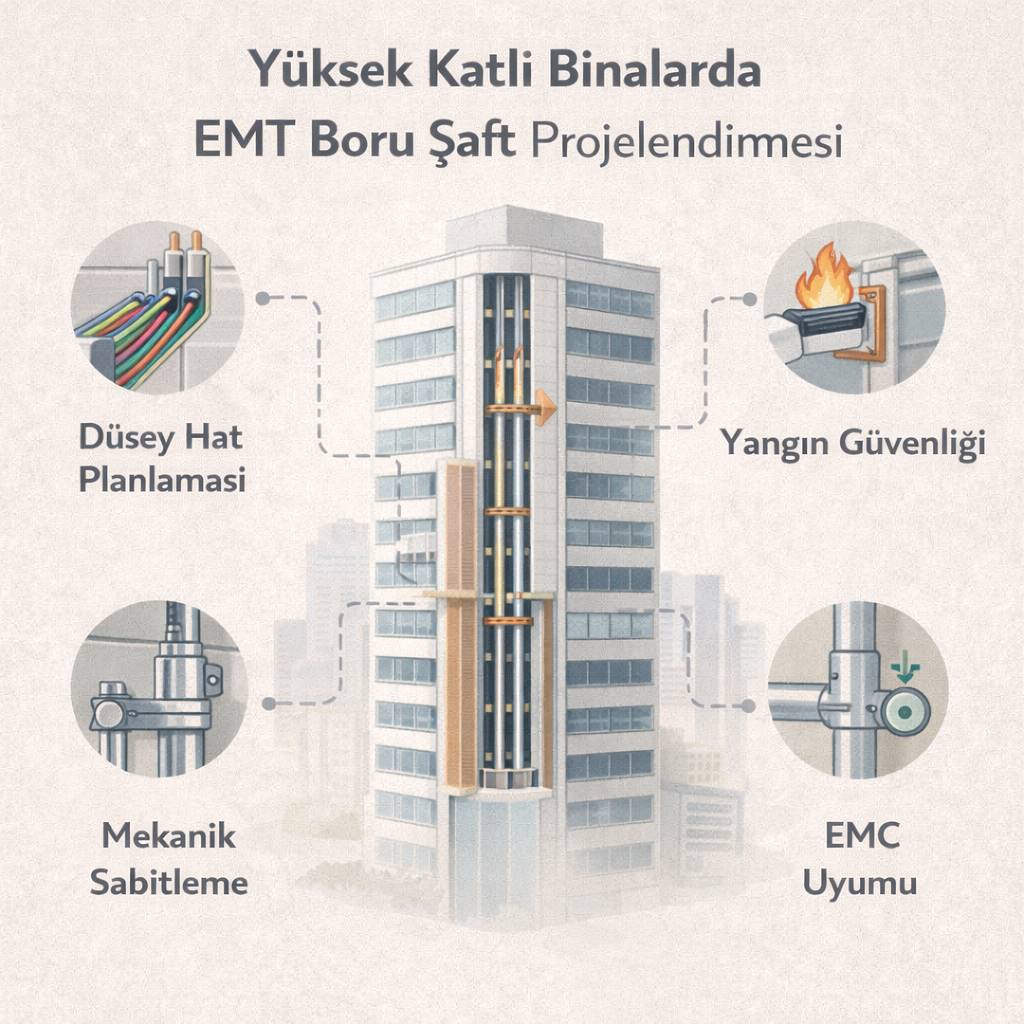

Yüksek Katlı Binalarda EMT Boru Şaft Projelendirmesi
Yüksek katlı binalarda elektrik tesisatı tasarımı, yatay dağıtımdan çok düşey dağıtımın doğru planlanmasına bağlıdır. EMT boru şaft projelendirmesi; enerji sürekliliği, yangın güvenliği ve bakım erişilebilirliği açısından kritik bir mühendislik konusudur.Şaftlar yalnızca kablo taşıyan boşluklar değildir. Aynı zamanda yangın bölgelendirmesi, elektromanyetik koruma ve yapısal koordinasyon alanlarıdır.
1. Şaft Planlamasının Temel Mantığı
Yüksek katlı bir yapıda düşey enerji dağıtımı genellikle ana dağıtım panosundan başlar ve kat panolarına kadar devam eder. Bu hattın:
-
Kesintisiz
-
Korunaklı
-
Yangına dayanıklı
-
Erişilebilir
olması gerekir.
EMT borular, mekanik dayanım ve yangın performansı nedeniyle düşey şaftlarda sık tercih edilir.
2. Boru Çapı ve Doluluk Oranı Hesabı
Şaft projelendirmesinde ilk adım kablo kesitlerinin ve adetlerinin belirlenmesidir.
Boru çapı belirlenirken:
-
Toplam kablo kesit alanı
-
Maksimum doluluk oranı (%40–50 önerilir)
-
Gelecekteki kapasite artışı
dikkate alınmalıdır.
Aşırı dolu EMT borular:
-
Isı birikimine
-
Kablo izolasyonunun zorlanmasına
-
Bakım zorluğuna
neden olur.
3. Yangın Dayanımı ve Bölgelendirme
Yüksek katlı binalarda şaftlar yangının düşey yayılımını hızlandırabilecek riskli alanlardır.
Bu nedenle:
-
Kat geçişlerinde yangın durdurucu malzeme kullanılmalı
-
Şaft içi bölmelendirme yapılmalı
-
Yangına dayanımlı kapak sistemleri tercih edilmelidir
EMT borular metalik yapıları sayesinde alev iletimini sınırlayan bir koruma sağlar. Ancak kabloların yangına dayanım sınıfı da ayrıca değerlendirilmelidir.
4. Mekanik Sabitleme ve Taşıyıcı Sistem
Düşey hatlarda boruların sabitlenmesi kritik önemdedir.
Planlama sırasında:
-
Kat arası destek aralığı
-
Askı sistemlerinin yük taşıma kapasitesi
-
Titreşim etkisi
analiz edilmelidir.
Yüksek katlı yapılarda uzun düşey hatlarda termal genleşme de dikkate alınmalıdır. Genleşme kompanzasyon boşlukları bırakılmalıdır.
5. Elektromanyetik Uyum (EMC)
EMT borular, doğru topraklama ile elektromanyetik koruma sağlar.
Şaft projelendirmesinde:
-
Topraklama sürekliliği sağlanmalı
-
Bağlantı noktaları iletken olmalı
-
Güç ve zayıf akım hatları ayrılmalıdır
Özellikle veri ve haberleşme kabloları için EMC planlaması kritik önemdedir.
6. Şaft İçinde Sistem Koordinasyonu
Yüksek katlı yapılarda şaftlar genellikle ortak kullanılır:
-
Elektrik hatları
-
Mekanik tesisat
-
Yangın tesisatı
-
Zayıf akım sistemleri
Bu nedenle çakışma analizi yapılmalıdır.
EMT boru güzergâhı, diğer sistemlerle minimum temas edecek şekilde planlanmalıdır. BIM tabanlı projelendirme bu noktada önemli avantaj sağlar.
7. Bakım ve Erişim Planlaması
Şaft tasarımında sadece montaj değil, bakım da düşünülmelidir.
Planlama sırasında:
-
Kat bazlı erişim panelleri
-
Revizyon boşlukları
-
Etiketleme sistemi
tasarlanmalıdır.
Dar ve düzensiz şaftlar, ileride bakım süresini ciddi şekilde artırır.
8. Yüksek Katlı Yapılarda Risk Analizi
Yüksek katlı binalarda elektrik arızaları büyük çaplı kesintilere yol açabilir. Bu nedenle şaft tasarımı risk analizi ile desteklenmelidir.
Analiz parametreleri:
-
Yük yoğunluğu
-
Yedek hat gereksinimi
-
Kritik katların enerji önceliği
Özellikle hastane, otel ve iş merkezi projelerinde bu analiz zorunludur.
Sonuç
Yüksek katlı binalarda EMT boru şaft projelendirmesi; yalnızca boru çapı seçmekten ibaret değildir. Yangın güvenliği, mekanik dayanım, elektromanyetik uyum ve bakım erişilebilirliği birlikte değerlendirilmelidir.
Doğru planlanmış bir şaft sistemi:
-
Enerji sürekliliğini sağlar
-
Yangın riskini azaltır
-
Bakım maliyetini düşürür
-
Uzun vadeli güvenilirlik sunar
Yüksek katlı bir yapının elektrik omurgası, şaft tasarımıyla başlar.
;
