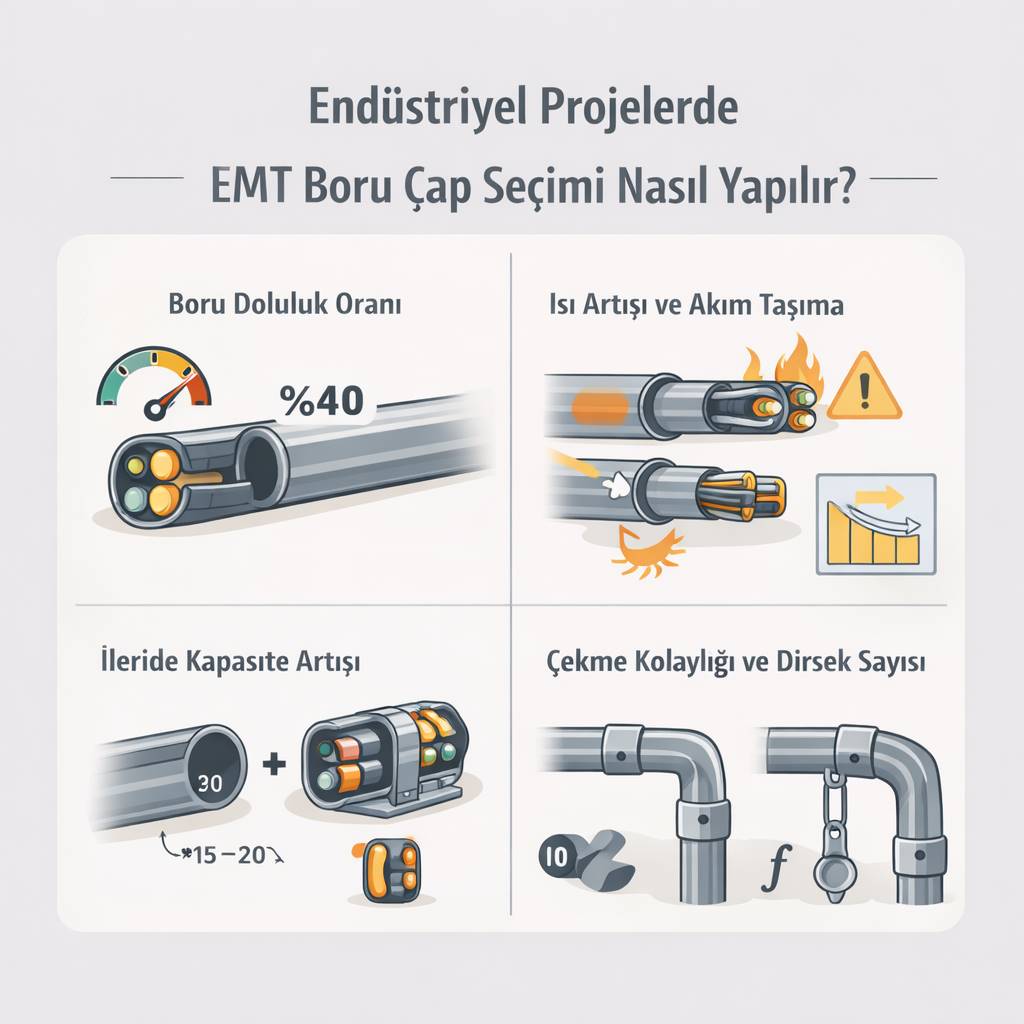

Endüstriyel Projelerde EMT Boru Çap Seçimi Nasıl Yapılır?
Endüstriyel projelerde EMT boru seçimi çoğu zaman “kablo sığar mı?” sorusuna indirgenir. Oysa doğru çap seçimi yalnızca fiziksel yerleşim değil; ısı dağılımı, montaj kolaylığı, elektromanyetik etkileşim ve ileride yapılacak kapasite artışı gibi birçok parametreyi içerir. Yanlış çap seçimi; aşırı ısınma, zor montaj, bakım problemi ve hatta yangın riski oluşturabilir.
Bu nedenle EMT boru çapı belirlenirken sistematik bir yaklaşım gerekir.
1. Toplam Kablo Kesit Alanının Hesaplanması
İlk adım, boru içine yerleştirilecek tüm kabloların dış çaplarının belirlenmesidir. Her kablonun dairesel kesit alanı hesaplanır:
Alan = π × (r²)
Toplam kablo alanı, tüm kabloların kesit alanlarının toplamıdır. Ancak burada kritik nokta, borunun tamamını doldurmamaktır.
Standart uygulamada boru doluluk oranı:
-
%40 (üç veya daha fazla kablo için)
-
%53 (iki kablo için)
-
%31 (tek kablo için)
sınırını geçmemelidir.
Bu oranlar yalnızca yerleşim kolaylığı için değil, ısı dağılımı için de gereklidir.
2. Isı Artışı ve Akım Taşıma Etkisi
Boru içinde sıkışık yerleşen kablolar ısıyı dışarı atmakta zorlanır. Bu durum:
-
İletken direncinin artmasına
-
İzolasyon ömrünün azalmasına
-
Gerilim düşümünün yükselmesine
neden olabilir.
Özellikle yüksek akım taşıyan güç kablolarında dar boru seçimi ciddi risk oluşturur. Projelendirme sırasında kablo üreticisinin “demet içi akım düşürme katsayısı” dikkate alınmalıdır.
Dar çap seçimi ilk bakışta maliyet avantajı gibi görünür; ancak uzun vadede bakım ve enerji kaybı maliyeti üretir.
3. Geleceğe Yönelik Kapasite Planlaması
Endüstriyel tesisler sabit değildir. Yeni makine eklenmesi, sensör ilavesi veya hat revizyonu sık karşılaşılan durumlardır.
Eğer boru içi tamamen dolu planlanırsa:
-
Yeni kablo çekmek imkânsız hale gelir
-
Ek boru hattı gerektirir
-
Duvar ve saha tadilatı oluşur
Bu nedenle profesyonel yaklaşım, hesaplanan doluluk oranına ek olarak %15–20 boş kapasite bırakmaktır.
Bu küçük tasarım farkı, ileride büyük müdahale maliyetlerini önler.
4. Mekanik Dayanım ve Fiziksel Koşullar
EMT boru çapı büyüdükçe mekanik dayanımı da değişir. Uzun yatay hatlarda büyük çaplı borular:
-
Daha fazla destek gerektirir
-
Sehim riski oluşturur
-
Montaj süresini uzatır
Bu nedenle yalnızca “büyük olsun rahat olsun” yaklaşımı doğru değildir.
Ayrıca:
-
Darbe riski
-
Kimyasal ortam
-
Nem ve toz seviyesi
-
Yangın yükü
değerlendirilmelidir.
Ağır sanayi ortamında bazen bir üst çap değil, bir üst cidar kalınlığı daha doğru tercih olabilir.
5. Çekme Kolaylığı ve Sürtünme Faktörü
Boru çapı küçük seçildiğinde kablo çekimi sırasında sürtünme artar. Bu da:
-
İzolasyon hasarı
-
Çekme kuvveti artışı
-
Montaj süresi uzaması
gibi sonuçlar doğurur.
Uzun mesafeli hatlarda dirsek sayısı da hesaba katılmalıdır. Çok sayıda 90° dönüş olan sistemlerde çap bir kademe artırılmalıdır.
Unutulmamalıdır ki montaj aşamasındaki zorluk, çoğu zaman projelendirme hatasının sonucudur.
6. Elektromanyetik Etkileşim
Güç ve sinyal kabloları aynı boru içinde taşınacaksa elektromanyetik girişim riski değerlendirilmelidir. Dar çaplı ve sıkışık yerleşim EMI etkisini artırabilir.
Bu durumda:
-
Ayrı boru hattı
-
Bölmeli kanal sistemi
-
Ekranlı kablo tercihleri
değerlendirilmelidir.
EMT boru metalik yapısı sayesinde doğal bir ekranlama sağlar; ancak doluluk oranı ve kablo yerleşimi bu performansı etkiler.
7. Standartlara Uyum
Projelendirme yapılırken ilgili elektrik tesisat standartları ve yerel yönetmelikler dikkate alınmalıdır. Çap seçimi yalnızca mühendislik tercihi değil, aynı zamanda mevzuat uyumu meselesidir.
Özellikle:
-
Yangın kaçış yolları
-
Acil durum hatları
-
Kritik enerji beslemeleri
için çap seçimi ve hat ayrımı daha hassas planlanmalıdır.
Sonuç
Endüstriyel projelerde EMT boru çap seçimi; kablo sayısı, kesit alanı, ısı artışı, montaj koşulları ve gelecekteki genişleme ihtiyacı birlikte değerlendirilerek yapılmalıdır.
“En dar yeterli çap” yaklaşımı kısa vadede ekonomik görünse de uzun vadede teknik risk üretir. Doğru projelendirme, yalnızca kabloları değil sistemin sürdürülebilirliğini de korur.
;
