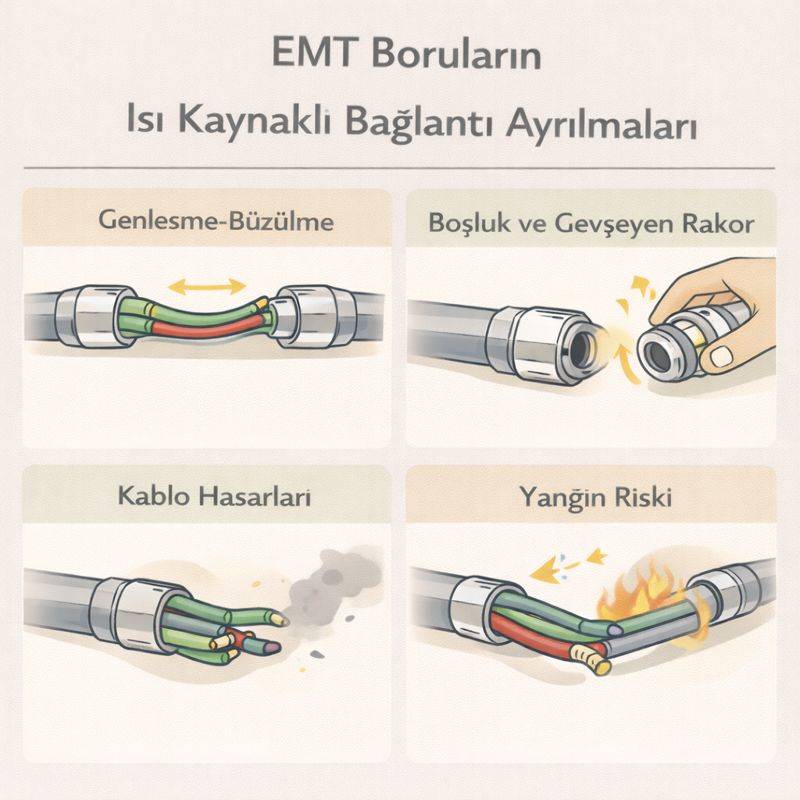

EMT Boruların Isı Kaynaklı Bağlantı Ayrılmaları

EMT (Electrical Metallic Tubing) borular, hafif yapıları ve montaj kolaylıkları sayesinde elektrik tesisatlarında yaygın olarak tercih edilir. Ancak EMT sistemlerinin güvenliği, yalnızca borunun kendisine değil; rakorlar, manşonlar, kilitleme somunları ve sabitleme elemanlarıyla oluşturduğu bağlantı bütünlüğüne bağlıdır. Özellikle ısı kaynaklı genleşme–büzülme döngüleri, EMT boru bağlantılarında zamanla ayrılma, gevşeme ve hizalama kaybı gibi ciddi sorunlara yol açabilir. Bu sorunlar çoğu zaman görünmez ilerler; arıza ortaya çıktığında ise kablo hasarı ve yangın riski eşlik eder.

Bu makalede, EMT borularda ısı kaynaklı bağlantı ayrılmalarının mekanizmaları, tetikleyici koşulları, sahadaki erken belirtileri ve önleyici mühendislik yaklaşımları teknik bir çerçevede ele alınacaktır.

Isı Kaynaklı Zorlanmalar EMT Sistemlerinde Nasıl Oluşur?

EMT borular metal esaslıdır ve sıcaklık değişimlerine karşı boyutsal olarak tepki verir. Isı kaynaklı zorlanmalar şu koşullarda belirginleşir:

• Yüksek akım taşıyan kabloların oluşturduğu içten ısınma

• Ortam sıcaklığının gün–gece veya mevsimsel geniş aralıkta değişmesi

• Yangın öncesi veya yangın esnasında radyant ısı maruziyeti

• Endüstriyel ortamlarda fırın, motor, inverter gibi ısı kaynaklarına yakın güzergâhlar

Bu koşullarda EMT boru, bağlantı elemanlarıyla birlikte tekrarlı genleşme–büzülme çevrimlerine girer. Kritik nokta şudur: Boru ile bağlantı elemanları her zaman aynı hızda ve aynı oranda tepki vermez.

Bağlantı Ayrılmalarının Temel Mekanizmaları

Isı kaynaklı bağlantı ayrılmaları tek bir nedene bağlı değildir; çoğunlukla birden fazla etki üst üste biner.

1. Diferansiyel Genleşme
Rakor, manşon ve kilitleme somunu gibi parçalar; farklı kesit, kütle ve sıkma karakteristiğine sahiptir. Sıcaklık değiştiğinde:

• Boru eksenel olarak uzar,

• Bağlantı elemanı daha yavaş veya farklı oranda tepki verir,

• Temas yüzeylerinde mikro kaymalar başlar.

Bu mikro kaymalar, her çevrimde sıkma kuvvetini biraz daha düşürür.

2. Sıkma Kuvvetinin Termal Kaybı
Montaj sırasında uygulanan sıkma torku, belirli bir sıcaklık varsayımıyla yapılır. Sıcaklık yükseldiğinde:

• Metalin elastik davranışı değişir,

• Vidalı bölgelerde gevşeme eğilimi artar,

• Özellikle kilitleme somunları zamanla “kilidini kaybeder”.

3. Sabitleme Noktalarının Kısıtlayıcı Etkisi
Borunun belirli noktalardan rijit biçimde sabitlenmesi, genleşmenin serbestçe dağılamamasına neden olur. Bu durumda genleşme enerjisi:

• Rakor ve manşon bölgelerinde toplanır,

• Bağlantı noktaları mekanik zorlanma merkezi hâline gelir.

Isı Kaynaklı Ayrılmaların Tipik Görünümleri

Sahada bu tür problemler çoğu zaman dramatik bir kopma şeklinde değil, kademeli belirtilerle ortaya çıkar:

• Rakor–boru birleşiminde mikro boşluk oluşması

• Manşon içinde borunun geri kaçması

• Kilitleme somunlarının elle çevrilebilir hâle gelmesi

• Boru hattında hiza bozulması ve eksen kaçıklığı

• Boru ağzında kablo izolasyonuna temas eden keskin kenar oluşumu

Bu belirtiler fark edilmezse, ayrılma ilerleyerek kabloya doğrudan zarar verir.

Kablolar Üzerindeki İkincil Etkiler

EMT boru bağlantıları ayrıldığında, en büyük riski kablolar taşır. Çünkü:

• Boru ağzı sabitlenmediğinde kablo sürüklenir ve bükülür

• Bükülme yarıçapı ihlal edilir

• Kablo izolasyonu metal kenarlara sürtünür

• Yüksek akım hatlarında lokal ısınma ve ark riski artar

Bu nedenle ısı kaynaklı bağlantı ayrılmaları, çoğu zaman kablo arızası olarak kendini gösterir; kök neden EMT bağlantısıdır.

Yüksek Riskli Uygulama Alanları

Isı kaynaklı bağlantı ayrılmaları her EMT tesisatında görülebilir; ancak bazı alanlar daha yüksek risk taşır:

• Yüksek akım taşıyan besleme hatları

• İnverter, sürücü ve motor yakınındaki güzergâhlar

• Tavan altı, kapalı ve havalandırması zayıf alanlar

• Uzun doğrusal EMT hatları (genleşme birikir)

• Yangın riski yüksek endüstriyel ortamlar

Bu alanlarda “standart montaj” çoğu zaman yeterli olmaz.

Erken Uyarı İşaretleri ve Sahada Kontrol

Isı kaynaklı ayrılmalar erken aşamada tespit edilebilir. Bunun için:

• Rakor ve manşonların periyodik mekanik kontrolü yapılmalıdır

• Hat boyunca hiza değişimleri gözlemlenmelidir

• Normal çalışmada bile el değmeyecek kadar ısınan bağlantılar incelenmelidir

• Kablolarda tek noktaya yoğunlaşan izolasyon aşınmaları araştırılmalıdır

Bu kontroller, plansız duruşları ve daha büyük hasarları önler.

Isı Kaynaklı Ayrılmaları Azaltmaya Yönelik Mühendislik Yaklaşımları

Bu problemler tamamen ortadan kaldırılamaz; ancak doğru tasarım ve montajla ciddi ölçüde azaltılabilir:

• Genleşmeye izin veren montaj mantığı benimsenmelidir (aşırı rijitlikten kaçınma)

• Uzun hatlarda uygun sabitleme aralıkları kullanılmalıdır

• Yüksek sıcaklık bölgelerinde yüksek tutunma kapasiteli rakor ve kilitleme elemanları tercih edilmelidir

• Boru girişlerinde bushing ve kenar koruma zorunlu tutulmalıdır

• Sıkma işlemleri, uygulama sıcaklığı ve ortam koşulları dikkate alınarak yapılmalıdır

Buradaki amaç, ısıl hareketi “engellemek” değil; kontrollü biçimde yönetmektir.

Yangın Senaryolarında Bağlantı Ayrılmalarının Rolü

Yangın öncesi veya esnasında EMT bağlantılarında ayrılma varsa:

• Boru, kabloyu yönlendiren bir muhafaza olmaktan çıkar

• Kablo, alev ve radyant ısıya daha açık hâle gelir

• Yangının kablo boyunca yayılma hızı artar

Bu nedenle EMT boru bağlantı bütünlüğü, yangın güvenliğinde dolaylı ama kritik bir rol oynar.

Sonuç

EMT borularda ısı kaynaklı bağlantı ayrılmaları, çoğu zaman göz ardı edilen ancak tesisat güvenliğini doğrudan etkileyen bir problemdir. Bu ayrılmalar; genleşme, sıkma kuvveti kaybı ve hatalı sabitleme gibi etkenlerin birleşimiyle ortaya çıkar. Sorun yalnızca mekanik değildir; kablo hasarı, ark riski ve yangın güvenliğiyle doğrudan ilişkilidir. EMT sistemlerinde uzun ömür ve güvenlik, bağlantı detaylarının ısıl davranış dikkate alınarak tasarlanması ve uygulanmasıyla mümkündür.
