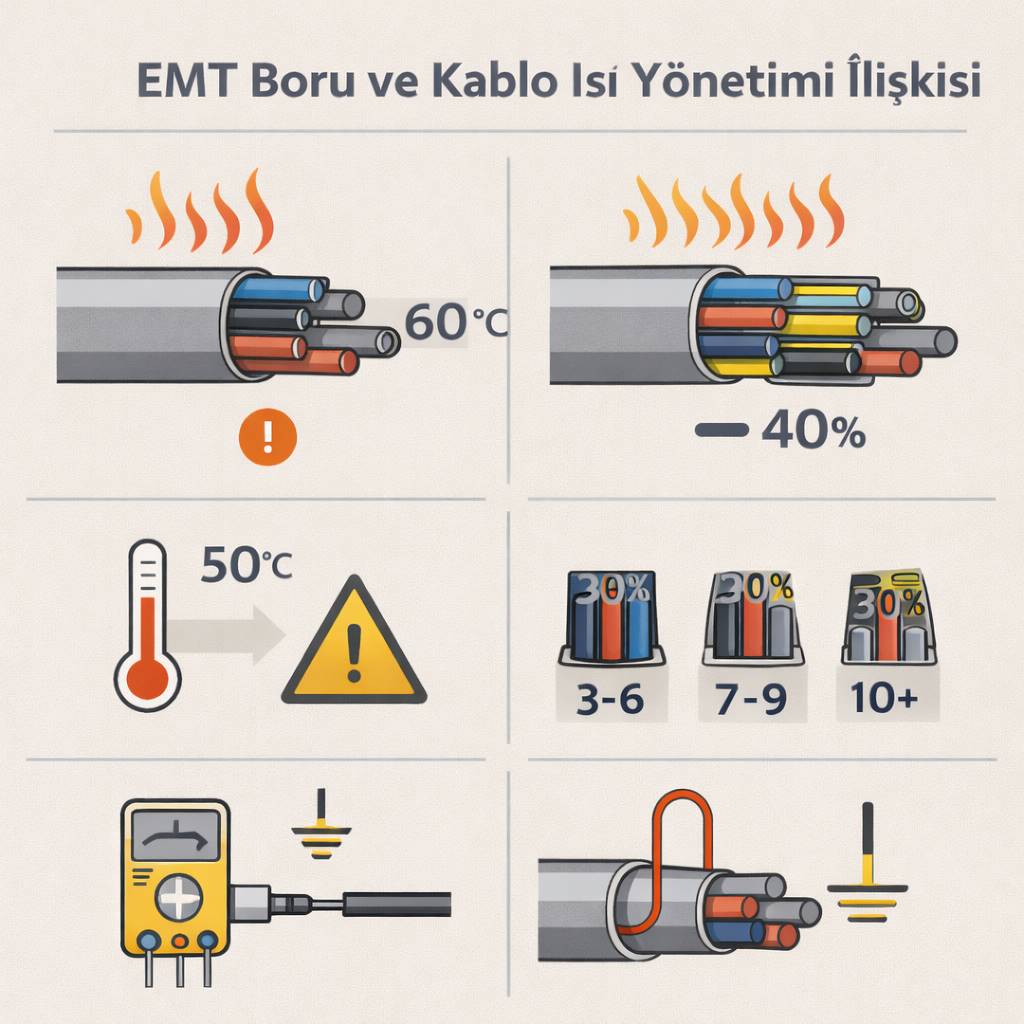

EMT Boru ve Kablo Isı Yönetimi İlişkisi
Elektrik tesisatında güvenlik yalnızca doğru kesit seçimiyle sağlanmaz. Kablonun bulunduğu ortam, çevre sıcaklığı ve boru içindeki hava dolaşımı da sistemin gerçek performansını belirler. EMT (Electrical Metallic Tubing) boru sistemleri, mekanik koruma sağlarken aynı zamanda ısı yönetiminde önemli bir rol oynar.Yanlış tasarlanmış bir EMT hattı, kablo aşırı ısınmasına ve izolasyon ömrünün ciddi şekilde kısalmasına neden olabilir.
1. Kablo Isınmasının Temel Sebebi
Kablo içinden geçen elektrik akımı, iletken direnci nedeniyle ısı üretir. Bu ısı miktarı Joule kaybı olarak bilinir ve şu faktörlere bağlıdır:
-
Akım şiddeti
-
İletken kesiti
-
İletken malzemesi
-
Çalışma süresi
Isı dış ortama yeterince atılamazsa, kablo sıcaklığı yükselir ve izolasyon bozulmaya başlar.
2. EMT Borunun Isı Dağılımındaki Rolü
EMT borular genellikle galvanizli çelikten üretilir. Metal yapısı sayesinde:
-
Isıyı iletebilir
-
Yüzey alanı sayesinde ortama dağıtabilir
-
Mekanik darbelere karşı koruma sağlar
Ancak burada kritik nokta şudur: EMT boru aynı zamanda kapalı bir hacim oluşturur. İçerideki kabloların ürettiği ısı, boru içindeki hava hacmiyle sınırlı kalabilir.
Bu nedenle boru içi kablo yoğunluğu dikkatle hesaplanmalıdır.
3. Boru Doluluk Oranı (Fill Ratio)
Standartlara göre EMT boru içindeki kabloların toplam kesiti belirli bir oranı geçmemelidir. Tipik uygulamada:
-
Tek kablo için %53
-
İki kablo için %31
-
Üç ve üzeri kablo için %40
doluluk oranı sınırları dikkate alınır.
Doluluk oranı arttıkça:
-
Hava dolaşımı azalır
-
Isı transferi zorlaşır
-
Kablo sıcaklığı yükselir
Bu durum termal derating ihtiyacını doğurur.
4. Termal Derating (Akım Düşürme)
Birden fazla kablo aynı boru içinde taşındığında, kablolar birbirini ısıtır. Bu nedenle standart akım taşıma kapasitesi düşürülmelidir.
Örneğin:
-
3–6 kablo → %80 kapasite
-
7–9 kablo → %70 kapasite
-
10+ kablo → daha düşük değerler
Bu düzeltme yapılmazsa kablo nominal değerde çalışsa bile aşırı ısınır.
5. Ortam Sıcaklığı Etkisi
EMT boru çoğu zaman:
-
Şaft içlerinde
-
Tavan aralarında
-
Çatı altlarında
-
Endüstriyel üretim alanlarında
kullanılır.
Bu alanlarda ortam sıcaklığı 40°C üzerine çıkabilir. Yüksek ortam sıcaklığı, kablonun izin verilen maksimum sıcaklık değerine daha hızlı ulaşmasına neden olur.
Örneğin 90°C izolasyonlu bir kablo, 30°C ortamda farklı; 50°C ortamda farklı kapasiteye sahiptir.
6. EMT Boru ve Isı Birikimi Riski
Uzun ve kesintisiz boru hatlarında ısı birikimi artabilir. Özellikle:
-
Yüksek akım taşıyan hatlar
-
Frekans konvertörlü motor beslemeleri
-
Harmonik üreten yükler
EMT boru içindeki sıcaklığı ciddi şekilde yükseltebilir.
Bu nedenle:
-
Hat uzunluğu optimize edilmeli
-
Gerektiğinde kablo kesiti büyütülmeli
-
Alternatif güzergah değerlendirilmelidir
7. Isı Yönetimini İyileştirme Yöntemleri
Isı kontrolü için uygulanabilecek yöntemler:
-
Boru çapını büyütmek
-
Kablo sayısını azaltmak
-
Ayrı boru hatları oluşturmak
-
Havalandırmalı kanal çözümleri kullanmak
-
Yük dağılımını farklı fazlara dengelemek
Bu önlemler, izolasyon ömrünü doğrudan artırır.
8. EMT Boru ve Topraklama Etkisi
Metal borular topraklama sürekliliği sağladığında, elektriksel güvenlik artar. Ancak gevşek bağlantılar veya paslanma durumunda temas direnci yükselir ve lokal ısınmalar oluşabilir.
Bu nedenle:
-
Bağlantı noktaları sıkı olmalı
-
Süreklilik testleri yapılmalı
-
Periyodik kontroller ihmal edilmemelidir
9. Proje Güvenliği Açısından Değerlendirme
Isı yönetimi yalnızca kablo sağlığı için değil, yangın riski açısından da kritiktir. Aşırı ısınan kablolar:
-
İzolasyon çatlağı oluşturur
-
Kısa devre riskini artırır
-
Ark oluşumuna zemin hazırlar
Doğru EMT tasarımı, yangın yükünü azaltır ve sistem güvenliğini yükseltir.
Sonuç
EMT boru sistemleri yalnızca mekanik bir koruma çözümü değildir; aynı zamanda ısı transferinin aktif bir parçasıdır.
Doğru doluluk oranı, termal derating hesaplaması ve ortam sıcaklığı analizi yapılmadan tasarlanan bir sistem, görünürde güvenli olsa bile uzun vadede risk taşır.
Isı yönetimi, elektrik tesisatının görünmeyen ama en kritik güvenlik katmanıdır.
;
