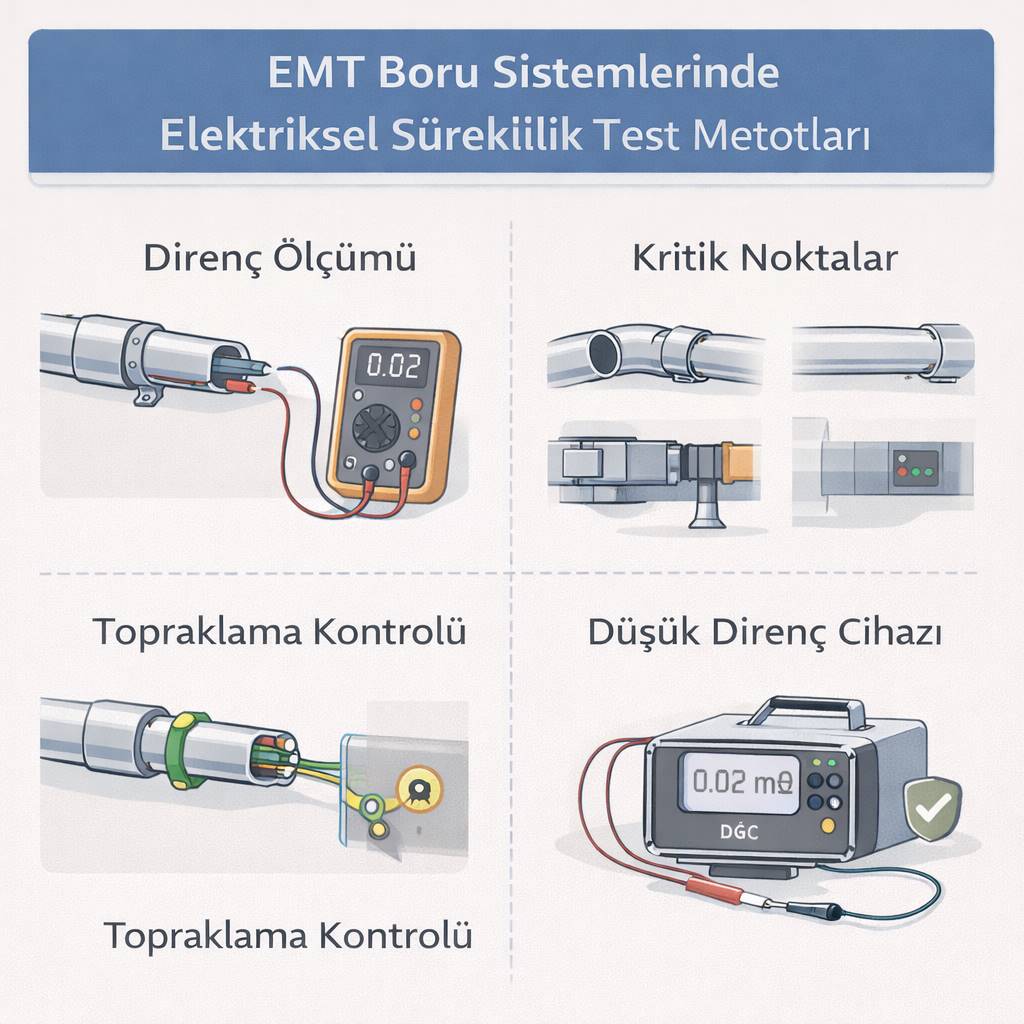

EMT Boru Sistemlerinde Elektriksel Süreklilik Test Metotları
EMT boru sistemleri yalnızca mekanik koruma sağlamaz; aynı zamanda elektriksel süreklilik ve topraklama hattının bir parçası olarak çalışabilir. Bu nedenle montaj tamamlandıktan sonra sistemin elektriksel sürekliliğinin test edilmesi kritik bir adımdır. Süreklilik testi yapılmamış bir sistem, görünürde sağlam olsa bile güvenli değildir.Doğru test yaklaşımı; bağlantı noktalarını, rakorları ve tüm hat boyunca direnç değerlerini kontrol etmeyi kapsar.
1. Elektriksel Süreklilik Nedir?
Elektriksel süreklilik, bir iletken yol boyunca akımın kesintisiz ilerleyebilmesidir. EMT boru sistemlerinde bu yol:
-
Boru segmentleri
-
Dirsekler
-
Rakorlar
-
Bağlantı kutuları
üzerinden oluşur.
Metal boru sistemi, uygun montajda düşük dirençli bir iletken yol oluşturmalıdır.
2. Süreklilik Testinin Amacı
Testin temel hedefleri:
-
Topraklama hattının kesintisiz olduğunu doğrulamak
-
Bağlantı noktalarında temas direncini ölçmek
-
Gevşek veya oksitlenmiş bağlantıları tespit etmek
-
Standartlara uygunluğu kontrol etmek
Özellikle endüstriyel projelerde test raporu zorunlu olabilir.
3. Temel Test Yöntemi: Ohmmetre Ölçümü
En yaygın yöntem düşük direnç ölçümüdür.
Adımlar:
-
Enerji tamamen kesilir.
-
Hat üzerinde iki nokta belirlenir.
-
Dijital multimetre veya düşük ohm ölçebilen cihaz bağlanır.
-
Direnç değeri okunur.
İdeal durumda ölçülen direnç çok düşük olmalıdır (miliohm seviyesine yakın).
Yüksek direnç:
-
Gevşek bağlantı
-
Yüzey oksidasyonu
-
Yetersiz sıkma
anlamına gelebilir.
4. Süreklilik Testinde Kritik Noktalar
Test yalnızca hat başı ve sonu arasında yapılmamalıdır. Kritik bölgeler:
-
Rakor bağlantıları
-
Dirsek geçişleri
-
Şaft geçiş noktaları
-
Kutu girişleri
Bu noktalar en yüksek temas direnci riskini taşır.
5. Topraklama Sürekliliği Doğrulama
EMT sistemleri çoğu uygulamada ekipman topraklaması için kullanılır.
Topraklama doğrulaması için:
-
Pano ile son cihaz arasında direnç ölçülür
-
Topraklama barasına bağlantı kontrol edilir
-
Süreklilik kaybı olup olmadığı analiz edilir
Toprak hattındaki kopukluk ciddi güvenlik riski oluşturur.
6. Düşük Direnç Ölçüm Cihazları
Büyük projelerde standart multimetre yeterli olmayabilir. Düşük direnç ölçüm cihazları (micro-ohm metre) tercih edilir.
Bu cihazlar:
-
Daha hassas ölçüm yapar
-
Uzun hatlarda doğru sonuç verir
-
Bağlantı kalitesini net gösterir
Özellikle büyük ölçekli endüstriyel tesislerde bu yöntem önerilir.
7. Bağlantı Kalitesi ve Mekanik Etki
Elektriksel süreklilik yalnızca iletkenlik değil, mekanik sağlamlıkla da ilişkilidir.
Yetersiz sıkılmış rakor:
-
Zamanla gevşer
-
Direnç artışı oluşturur
-
Isınma riski doğurur
Bu nedenle test öncesinde mekanik kontrol yapılmalıdır.
8. Test Frekansı ve Periyodik Kontrol
Süreklilik testi yalnızca montaj sonunda yapılmamalıdır.
Periyodik kontrol önerileri:
-
Yıllık bakım periyodu
-
Büyük vibrasyonlu ortamlarda daha sık kontrol
-
Yangın sonrası yeniden test
Titreşimli ortamlarda temas direnci zamanla artabilir.
9. Sık Yapılan Hatalar
-
Testi yalnızca görsel kontrolle sınırlamak
-
Tek noktadan ölçüm yapmak
-
Düşük hassasiyetli cihaz kullanmak
-
Enerji kesmeden test yapmak
-
Oksitli yüzeyleri temizlemeden ölçüm yapmak
Bu hatalar yanlış güvenlik algısı oluşturur.
10. Standartlara Uygunluk
Birçok elektrik standardı, metal boru sistemlerinde süreklilik doğrulamasını zorunlu tutar.
Test raporunda:
-
Ölçüm noktaları
-
Ölçülen direnç değerleri
-
Cihaz tipi
-
Tarih
belirtilmelidir.
Belgelendirilmiş test, hem güvenlik hem de denetim açısından önemlidir.
Sonuç
EMT boru sistemlerinde elektriksel süreklilik testi, montajın tamamlayıcı adımıdır.
Doğru test yaklaşımı:
-
Düşük direnç ölçümü yapar
-
Kritik bağlantı noktalarını kontrol eder
-
Topraklama sürekliliğini doğrular
-
Periyodik kontrol planı oluşturur
Mekanik olarak sağlam görünen bir sistem, elektriksel olarak süreksiz olabilir.
Gerçek güvenlik, ölçümle doğrulanır.
;
