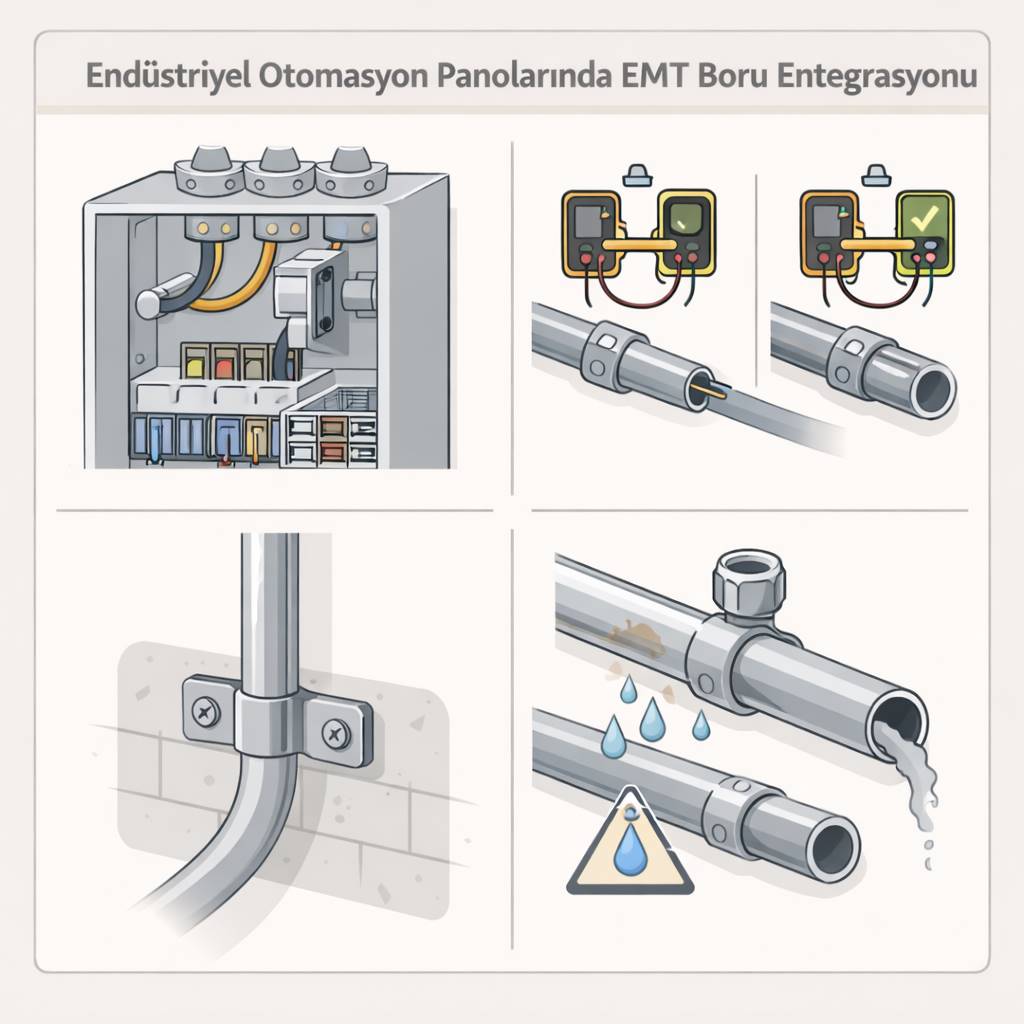

Endüstriyel Otomasyon Panolarında EMT Boru Entegrasyonu

3. Endüstriyel otomasyon panoları; üretim hatlarının beyni olarak çalışan, yüksek akım ve hassas sinyal devrelerini aynı yapıda barındıran kritik sistemlerdir. Bu panolarda kablo yönetimi yalnızca düzen meselesi değil; elektromanyetik uyumluluk, mekanik koruma ve yangın güvenliği açısından stratejik bir konudur. EMT boru entegrasyonu, özellikle saha ile pano arasındaki kablo geçişlerinde hem koruma hem de düzen açısından önemli bir çözümdür.

   EMT (Electrical Metallic Tubing) borular; ince cidarlı galvanizli çelik yapıları sayesinde hafif, dayanıklı ve montajı pratik sistemlerdir. Ancak doğru entegrasyon yapılmadığında avantajları risk haline dönüşebilir.

   ---

   1. EMT Borunun Otomasyon Panolarındaki Rolü

   Otomasyon sistemlerinde üç temel kablo grubu bulunur:

   • Güç kabloları

   • Kontrol kabloları

   • Sinyal / veri kabloları

   EMT borular genellikle pano dışı saha kablolarının pano içerisine güvenli şekilde taşınmasında kullanılır. Bu noktada sağladığı avantajlar:

   • Mekanik darbe koruması

   • Kemirgen ve dış etkenlere karşı dayanım

   • Elektromanyetik kalkanlama

   • Topraklama sürekliliği

   Özellikle ağır sanayi tesislerinde, kabloların açıkta taşınması ciddi hasar riskleri oluşturur. EMT boru burada fiziksel bir zırh görevi görür.

   ---

   2. Pano Giriş Noktalarında Doğru Uygulama

   EMT boru entegrasyonunda en kritik alan pano giriş noktasıdır. Yanlış uygulamalar genellikle burada görülür.

   Dikkat edilmesi gerekenler:

   • Uygun çapta delik açılması

   • Rakor ve kilit somunu kullanımı

   • Sızdırmazlık contası (gerekiyorsa IP koruma için)

   • Keskin kenarların çapaksız hale getirilmesi

   Boru ucu doğrudan pano sacına temas etmemeli; uygun EMT konnektörü ile sabitlenmelidir. Aksi halde titreşimli ortamlarda gevşeme ve temas direnci artışı oluşabilir.

   ---

   3. Topraklama Sürekliliği

   EMT borular metalik yapıları nedeniyle doğal bir topraklama yolu oluşturabilir. Ancak bu, bağlantı elemanlarının doğru seçilmesi şartıyla mümkündür.

   Yanlış montajda şu problemler oluşabilir:

   • Boya nedeniyle temas direnci artışı

   • Gevşek bağlantılar

   • İzole edilmiş bağlantı parçaları

   Pano entegrasyonunda EMT hattı ile pano gövdesi arasında elektriksel süreklilik ölçümü yapılmalıdır. Özellikle yüksek akım uygulamalarında bu konu hayati öneme sahiptir.

   ---

   4. Elektromanyetik Uyumluluk (EMC)

   Otomasyon panolarında en büyük sorunlardan biri elektromanyetik girişimdir. Metal EMT borular, güç kablolarından yayılan elektromanyetik alanı sınırlayarak sinyal kablolarını korumaya yardımcı olabilir.

   Ancak burada dikkat edilmesi gereken bir nokta vardır:

   EMT boru tek başına EMC çözümü değildir. Kablo ayrımı, topraklama düzeni ve pano içi kablo güzergahı birlikte tasarlanmalıdır.

   Özellikle inverter ve servo sürücü çıkış kablolarında metal boru kullanımı, sistem stabilitesine katkı sağlar.

   ---

   5. Mekanik Stabilite ve Sabitleme

   Pano ile saha arasında kullanılan EMT borular uygun aralıklarla sabitlenmelidir. Aksi halde:

   • Sarkma oluşabilir

   • Titreşim kaynaklı gevşeme meydana gelir

   • Bağlantı noktalarında zorlanma artar

   Standart uygulamalarda sabitleme mesafesi boru çapına göre belirlenir. Ayrıca yatay ve dikey hatlarda destek aralıkları farklı olabilir.

   ---

   6. Yoğuşma ve Nem Riski

   Otomasyon panolarında iç-dış sıcaklık farkı nedeniyle yoğuşma oluşabilir. EMT boru içinden gelen nem, pano içine taşınabilir.

   Bunu önlemek için:

   • Drenaj delikleri

   • Nefeslik (breather) kullanımı

   • Nem tutucu aksesuarlar

   değerlendirilmelidir. Özellikle açık alan uygulamalarında bu konu göz ardı edilmemelidir.

   ---

   7. Proje Aşamasında Planlama

   EMT entegrasyonu montaj aşamasında düşünülmemelidir. Proje çizimlerinde:

   • Boru çapları

   • Giriş yönleri

   • Kablo doluluk oranı

   • Gelecekteki kapasite artışı

   önceden planlanmalıdır.

   Yetersiz çap seçimi ileride ek kablo ihtiyacında sistemi tamamen revize etmeye zorlayabilir.

   ---

   8. Sık Yapılan Hatalar

   Endüstriyel sahada sık karşılaşılan hatalar şunlardır:

   • Rakorsuz doğrudan giriş

   • Aşırı doluluk oranı

   • Zayıf sabitleme

   • Topraklama sürekliliğinin ölçülmemesi

   Bu hatalar kısa vadede görünmeyebilir; ancak titreşim, ısı ve akım yükü altında zamanla ciddi arızalara yol açar.

   ---

   Sonuç

   Endüstriyel otomasyon panolarında EMT boru entegrasyonu; mekanik koruma, EMC kontrolü ve güvenli enerji iletimi açısından stratejik bir uygulamadır.

   Doğru entegrasyon için:

   • Uygun bağlantı elemanları kullanılmalı

   • Topraklama sürekliliği doğrulanmalı

   • Nem ve titreşim etkileri hesaba katılmalı

   • Proje aşamasında planlama yapılmalıdır

   EMT boru yalnızca bir taşıyıcı değil; pano güvenliğinin aktif bir bileşenidir. Doğru mühendislik yaklaşımı, sistem ömrünü uzatır ve arıza riskini minimize eder.
