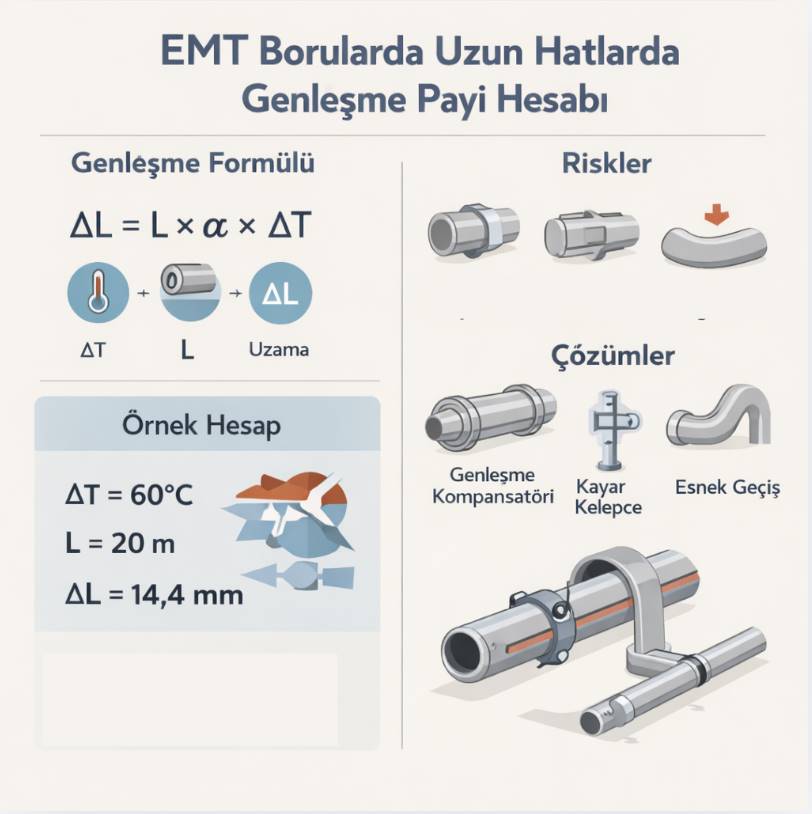

EMT Borularda Uzun Hatlarda Genleşme Payı Hesabı
Elektrik tesisatlarında uzun hatlı EMT (Electrical Metallic Tubing) boru uygulamaları, sıcaklık değişimlerinden kaynaklanan boy uzaması nedeniyle özel hesap gerektirir. Metal malzemeler ısındığında genleşir, soğuduğunda büzülür. Bu doğal fiziksel davranış dikkate alınmadan yapılan montajlar; bağlantı noktalarında zorlanma, rakor gevşemesi, kelepçe kırılması ve hatta hat kopması gibi ciddi problemlere yol açabilir.Özellikle açık alan uygulamaları, çatı üstü geçişler, endüstriyel fırın çevreleri ve güneş enerjisi sahaları gibi yüksek sıcaklık farkına maruz kalan bölgelerde genleşme hesabı zorunludur.
Termal Genleşmenin Temel Prensibi
Metal borularda lineer genleşme şu formülle hesaplanır:
ΔL = L × α × ΔT
Burada:
-
ΔL = Uzama miktarı (mm)
-
L = Boru uzunluğu (m)
-
α = Malzemenin lineer genleşme katsayısı
-
ΔT = Sıcaklık farkı (°C)
Galvanizli çelik EMT borular için ortalama lineer genleşme katsayısı yaklaşık 12 × 10⁻⁶ /°C’dir.
Örnek Hesap
20 metre uzunluğunda bir EMT hattının yazın 60°C’ye, kışın 0°C’ye maruz kaldığını varsayalım.
ΔT = 60°C
L = 20 m
ΔL = 20 × 12×10⁻⁶ × 60
ΔL ≈ 0,0144 m = 14,4 mm
Bu durumda hat yaklaşık 14 mm uzayabilir. Eğer montaj sırasında genleşme boşluğu bırakılmazsa bu kuvvet bağlantı noktalarına iletilir.
Genleşme Kaynaklı Riskler
-
Rakor gevşemesi
-
Dişli bağlantılarda çatlak
-
Sabit kelepçe kırılması
-
Hat ekseninde eğilme
-
Kablo izolasyonunun sıkışması
Özellikle rijit sabitleme yapılan uzun doğrusal hatlarda genleşme stres birikimine yol açar.
Genleşme Payı Bırakma Yöntemleri
1. Genleşme Kompansatörü Kullanımı
Uzun ve düz hatlarda özel genleşme kompansatörleri kullanılabilir. Bu ekipmanlar boru hattının kontrollü şekilde hareket etmesini sağlar.
2. Kayan Askı ve Kelepçeler
Tüm noktaları sabitlemek yerine belirli aralıklarda “kayar tip” kelepçe kullanılması önerilir. Bu sayede boru lineer olarak hareket edebilir.
Genel uygulama prensibi:
-
Bir nokta sabit referans
-
Diğer noktalar kayar destekli
3. U Dönüşlü Esnek Geçiş
Çok uzun düz hatlar yerine belirli aralıklarda U dönüşlü veya ofsetli geçişler bırakmak, genleşme stresini dağıtır.
4. Derz Boşluğu Hesabı
Bağlantı manşonlarında 2–5 mm arası boşluk bırakılması genleşme toleransı sağlar. Ancak bu boşluk IP sürekliliğini bozmayacak şekilde planlanmalıdır.
Açık Alan Uygulamalarında Kritik Faktörler
-
Güneş ışınımı etkisi
-
Metal yüzeyin koyu renkli olması
-
Çatı altı sıcaklık birikimi
-
Rüzgar yönü ve hava akımı
Güneş altında kalan koyu renkli bir EMT hattı, ortam sıcaklığından daha yüksek yüzey sıcaklığına ulaşabilir. Bu nedenle yalnızca meteorolojik veri değil, gerçek yüzey ölçümü dikkate alınmalıdır.
Montajda Dikkat Edilmesi Gerekenler
-
15 metre üzeri hatlarda mutlaka genleşme hesabı yapılmalı
-
Sabit nokta planı proje çiziminde belirtilmeli
-
Kompansatör konumları projede işaretlenmeli
-
Rakor ve bağlantıların tork değerleri kontrol edilmeli
-
Periyodik sıkılık testi uygulanmalı
Standart ve Proje Disiplini
Her ne kadar birçok projede genleşme göz ardı edilse de özellikle büyük endüstriyel tesislerde bu hesap teknik şartnamelerde yer almalıdır. Uzun hatlarda genleşme ihmal edildiğinde, birkaç yıl içinde bağlantı gevşemeleri ve topraklama süreksizlikleri görülebilir.
Sonuç
EMT borularda uzun hat uygulamaları yalnızca mekanik montaj değildir; termal davranışın da hesaba katıldığı mühendislik sürecidir. Küçük görünen milimetrelik uzamalar, zamanla büyük gerilmelere dönüşebilir. Doğru genleşme payı hesabı, kayar destek planlaması ve kompansatör kullanımı sayesinde sistem hem güvenli hem uzun ömürlü olur. Proaktif tasarım yaklaşımı, arıza sonrası müdahaleden her zaman daha ekonomiktir.
;
