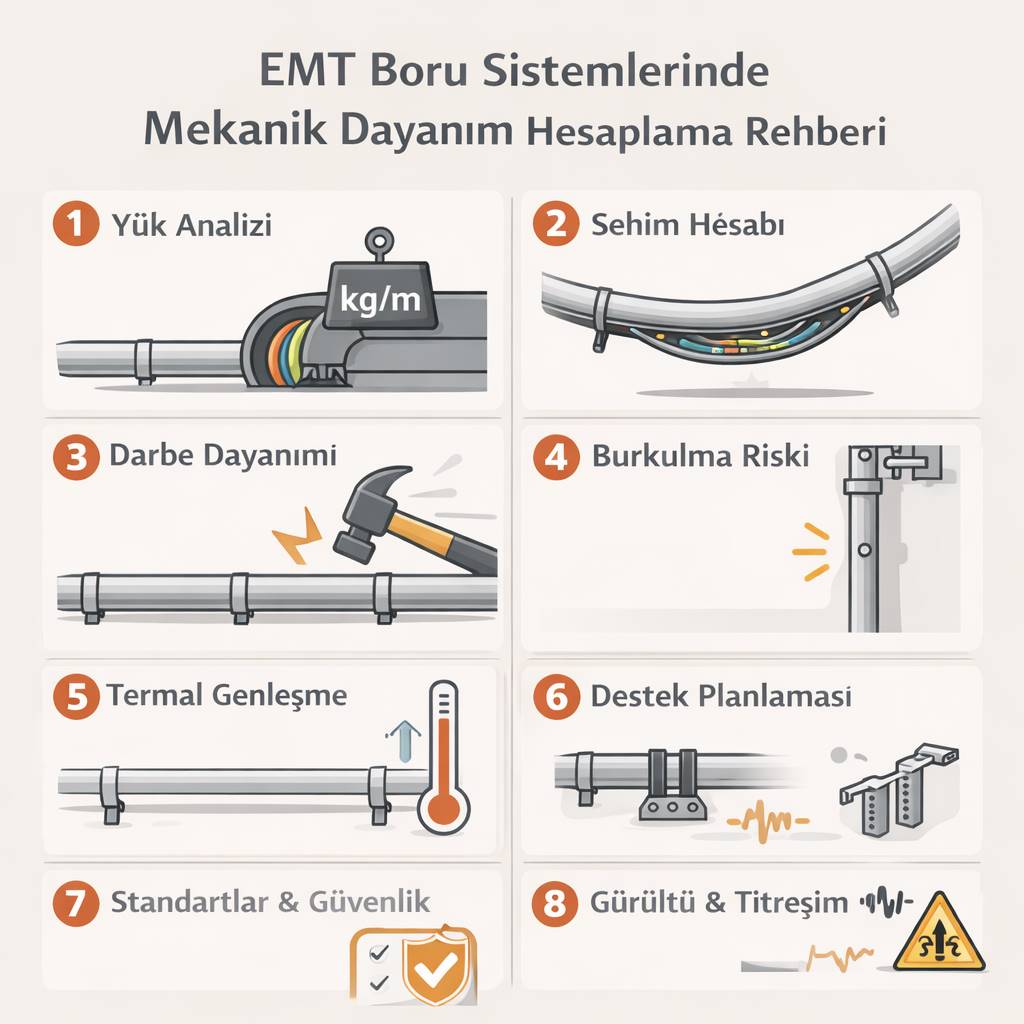

3. EMT Boru Sistemlerinde Mekanik Dayanım Hesaplama Rehberi
EMT (Electrical Metallic Tubing) borular, endüstriyel tesisatlarda kablo koruma ve taşıma amacıyla yaygın olarak kullanılır. Ancak çoğu projede EMT seçimi çap ve fiyat üzerinden yapılırken, mekanik dayanım hesabı ihmal edilir. Oysa özellikle uzun hatlarda, yatay tavan montajlarında ve ağır kablo yüklerinde mekanik hesap yapılmadan tasarlanan sistemler zamanla sehim, bağlantı gevşemesi ve deformasyon sorunları üretir.Bu rehber, EMT boru sistemlerinde mekanik dayanımın nasıl değerlendirilmesi gerektiğini mühendislik perspektifiyle ele alır.
1. Yük Tanımı: Statik ve Dinamik Yükler
İlk adım, borunun taşıyacağı toplam yükü belirlemektir. Bu yük yalnızca kabloların ağırlığından ibaret değildir.
Toplam yük şunları içerir:
-
Kablo ağırlığı (kg/m)
-
Borunun kendi ağırlığı
-
Rakor ve bağlantı elemanları
-
Olası ilave yükler (titreşim, bakım sırasında temas vb.)
Özellikle hareketli makinelerin bulunduğu ortamlarda dinamik yük faktörü dikkate alınmalıdır. Statik yük hesabı yeterli değildir.
2. Sehim (Deflection) Hesabı
Yatay montajlarda en kritik parametre sehimi kontrol etmektir. Uzun açıklıklarda destek aralığı fazla tutulursa boru ortasında sarkma oluşur.
Sehim miktarı şu faktörlere bağlıdır:
-
Boru çapı
-
Et kalınlığı
-
Malzeme elastisite modülü
-
Destekler arası mesafe
-
Taşınan yük
Genel mühendislik yaklaşımı olarak, destek mesafesi arttıkça sehim üstel şekilde artar. Bu nedenle büyük çaplı ve ağır yük taşıyan hatlarda destek aralığı düşürülmelidir.
Örnek yaklaşım:
2” EMT boru ile ağır kablo taşıyorsanız, 3 metre yerine 1,5–2 metre destek aralığı daha güvenli olabilir.
3. Basınç ve Darbe Dayanımı
EMT borular genellikle mekanik koruma amacıyla kullanılır. Ancak dış darbelere karşı dayanımı et kalınlığı ve malzeme kalitesi belirler.
Forklift trafiği olan alanlarda:
-
Yüksek et kalınlığı
-
Darbe riski olan bölgelerde ilave koruma
-
Duvara yakın veya yükseltilmiş montaj
tercih edilmelidir.
Aksi halde ezilme sonucu iç kablo izolasyonu zarar görebilir.
4. Burkulma Riski
Dikey uygulamalarda veya uzun mesafeli kolon inişlerinde burkulma riski göz önünde bulundurulmalıdır. Özellikle ağır kablo yükü olan düşey hatlarda alt bağlantı noktalarının yeterli sabitlenmesi gerekir.
Burkulma genellikle:
-
Yetersiz sabitleme
-
Aşırı yük
-
Uygun olmayan bağlantı elemanları
nedeniyle oluşur.
5. Termal Genleşme Etkisi
Metal borular sıcaklık değişiminden etkilenir. Uzun hatlarda genleşme payı bırakılmadığında bağlantı noktalarında gerilim oluşur.
Özellikle açık saha uygulamalarında:
-
Genleşme kompansatörleri
-
Kayar bağlantılar
-
Uygun montaj boşluğu
planlanmalıdır.
Bu detay göz ardı edildiğinde zamanla rakor gevşemesi ve çatlak oluşumu görülebilir.
6. Destek ve Sabitleme Planlaması
Mekanik dayanım yalnızca boru kalınlığı ile sağlanmaz. Doğru kelepçe ve askı sistemleri de aynı derecede önemlidir.
Dikkat edilmesi gerekenler:
-
Kelepçe aralıkları
-
Titreşimli alanlarda kauçuk takviyeli kelepçe kullanımı
-
Köşe dönüşlerinde ilave destek
Yetersiz destek, uzun vadede tüm hattın formunu bozar.
7. Güvenlik Katsayısı
Mühendislik hesaplarında yalnızca nominal yük değil, güvenlik katsayısı da dikkate alınmalıdır.
Örneğin hesaplanan maksimum yük 40 kg ise sistem 60 kg kapasiteye sahip olacak şekilde tasarlanmalıdır. Bu yaklaşım uzun ömür ve güvenlik sağlar.
8. Standartlara Uygunluk
EMT borular genellikle ANSI C80.3 ve benzeri standartlara göre üretilir. Proje aşamasında kullanılan ürünün standart uyumu doğrulanmalıdır.
Belgesiz veya düşük kaliteli ürün kullanımı, mekanik dayanım hesaplarını anlamsız hâle getirir.
Sonuç
EMT boru sistemlerinde mekanik dayanım hesabı; yük analizi, sehim kontrolü, darbe dayanımı, termal genleşme ve doğru destek planlaması ile bütüncül olarak ele alınmalıdır.
Sadece çap seçimi yapmak yeterli değildir. Doğru mühendislik yaklaşımı; hattın yıllarca güvenli, deformasyonsuz ve bakım gerektirmeden çalışmasını sağlar.
;
