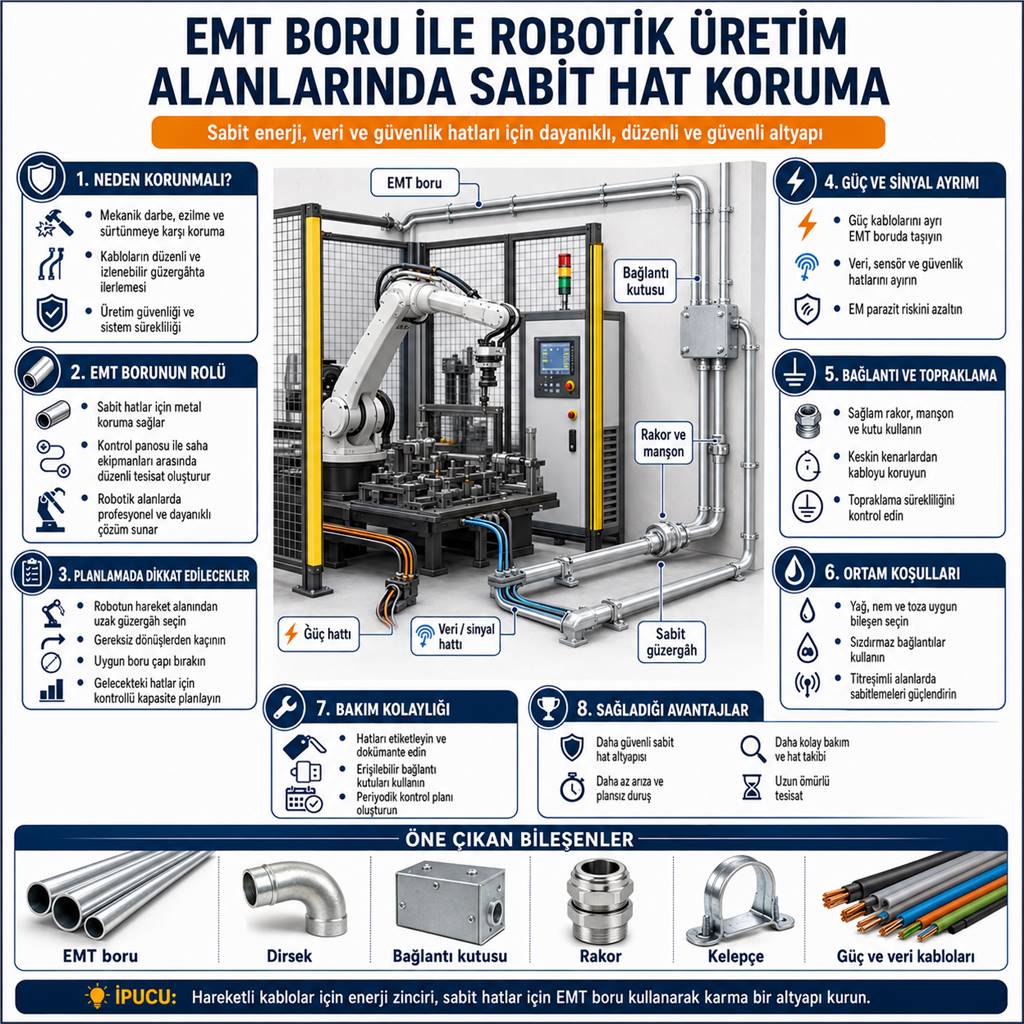

EMT Boru ile Robotik Üretim Alanlarında Sabit Hat Koruma

Robotik üretim alanlarında güvenli ve düzenli bir elektrik altyapısı oluşturmak, yalnızca robot kollarına bağlı hareketli kabloların yönetilmesiyle sınırlı değildir. Kontrol panoları, sensör sistemleri, güvenlik ekipmanları, motor sürücüleri, kameralar ve yardımcı makineler arasında uzanan sabit enerji ve sinyal hatlarının da korunması gerekir. Bu noktada EMT boru sistemleri, sabit kablo güzergâhlarının mekanik etkilerden korunmasına ve tesisatın düzenli biçimde ilerlemesine yardımcı olur.

Robotik üretim hücrelerinde kablolar; forklift geçişleri, bakım çalışmaları, metal parçalar, sıvı teması, titreşim, toz ve elektromanyetik parazit gibi birçok dış etkene maruz kalabilir. Korumasız bırakılan sabit hatlarda ezilme, kesilme, izolasyon hasarı ve bağlantı kopması meydana gelebilir. EMT boru ile oluşturulan sabit hat koruması, bu risklerin azaltılmasını ve kabloların belirlenmiş güzergâhlarda güvenli biçimde taşınmasını destekler.

Robotik Üretim Alanlarında Sabit Hatlar Neden Korunmalıdır?

Robotik hücrelerin çevresinde çok sayıda sabit kablo hattı bulunur. Ana enerji beslemeleri, kontrol panosu bağlantıları, emniyet rölesi kabloları, sensör hatları, acil durdurma devreleri, haberleşme kabloları ve topraklama iletkenleri bu hatlara örnek olarak gösterilebilir.

Sabit kablolar hareketli robot kabloları kadar sık bükülmese de çalışma ortamındaki mekanik ve çevresel etkilerden zarar görebilir. Zemine veya makine gövdesine yakın ilerleyen bir kablo, taşıma ekipmanlarının darbesine maruz kalabilir. Açıkta bırakılan hatlar bakım sırasında çekilebilir, keskin yüzeylere sürtünebilir veya üretim malzemelerinin altında sıkışabilir.

EMT boru, sabit kabloların dış ortamla doğrudan temasını azaltır. Böylece kabloların ezilmesi, kesilmesi ve aşınması önlenmeye çalışılır. Aynı zamanda kablo güzergâhlarının düzenli ve izlenebilir hâle gelmesine katkı sağlar.

EMT Boru Nedir?

EMT, elektrik tesisatlarında kullanılan ince cidarlı metal boru sistemlerinden biridir. Kabloların sabit güzergâhlarda taşınmasını ve mekanik etkilere karşı korunmasını sağlar. Metal yapısı sayesinde endüstriyel tesislerde düzenli, dayanıklı ve profesyonel bir tesisat görünümü oluşturur.

EMT boru sistemleri; borular, dirsekler, rakorlar, manşonlar, bağlantı kutuları, kelepçeler ve sabitleme elemanlarından oluşur. Bu parçalar kullanılarak üretim alanının ihtiyaçlarına uygun bir kablo güzergâhı meydana getirilebilir.

Robotik üretim alanlarında EMT boru çoğunlukla kontrol panoları ile sabit ekipmanlar arasındaki bağlantılarda kullanılır. Ancak sürekli hareket eden robot kolu kabloları için doğrudan uygun değildir. Hareketli bölümlerde enerji zincirleri veya esnek koruma çözümleri, sabit bölümlerde ise EMT boru tercih edilerek karma bir altyapı oluşturulabilir.

Hareketli ve Sabit Hatlar Birbirinden Ayrılmalıdır

Robotik sistemlerde güvenli kablo yönetimi için hareketli ve sabit hatların görevleri açık biçimde tanımlanmalıdır. Robot kolunun hareketlerine eşlik eden kablolar, sürekli bükülmeye ve burulmaya uygun esnek taşıma sistemleri içerisinde bulunmalıdır.

Kontrol panosundan robot hücresine gelen ana besleme, veri ve güvenlik hatları ise belirli bir noktaya kadar EMT boru içinde taşınabilir. Borunun sona erdiği noktada uygun bir bağlantı kutusu veya geçiş elemanı kullanılarak hareketli sisteme bağlantı sağlanabilir.

Bu geçiş noktasının doğru tasarlanması önemlidir. Sabit borudan çıkan kabloların doğrudan robot hareketine maruz bırakılması, bağlantı noktalarında gerilim oluşturabilir. Bu nedenle sabit ve hareketli sistem arasında uygun esnek bağlantılar ve gerilim azaltıcı elemanlar kullanılmalıdır.

EMT Boru Güzergâhı Nasıl Planlanmalıdır?

EMT boru güzergâhı oluşturulurken robotik hücrenin tamamı değerlendirilmelidir. Robotun hareket alanı, güvenlik kafesi, kontrol panosu, bakım geçişleri, forklift yolları ve operatör çalışma bölgeleri birlikte analiz edilmelidir.

Boru hattı robot kolunun erişim alanına girmemelidir. Robotun normal çalışma sırasında veya bakım konumunda EMT boruya çarpma ihtimali bulunmamalıdır. Hatlar mümkün olduğunca güvenlik kafesinin dışından veya korunaklı makine yüzeylerinden ilerletilmelidir.

Zeminden geçen güzergâhlarda darbe ve ezilme riski daha yüksektir. Bu nedenle mümkün olan durumlarda borular duvar, kolon, makine gövdesi veya yükseltilmiş taşıyıcı sistemler üzerinden geçirilmelidir.

Güzergâh çok fazla dönüş içermemelidir. Gereksiz dirsekler kablo çekimini zorlaştırır ve bakım sırasında zaman kaybına yol açar. Boru hattı mümkün olduğunca kısa, anlaşılır ve erişilebilir biçimde planlanmalıdır.

Boru Çapı Doğru Belirlenmelidir

EMT boru seçilirken yalnızca mevcut kabloların boru içerisine sığması yeterli değildir. Kabloların rahat biçimde çekilebilmesi, aşırı sıkışmaması ve ileride yapılabilecek eklemeler için uygun kapasitenin bırakılması gerekir.

Gereğinden küçük boru kullanılması, kabloların sıkışmasına ve çekim sırasında dış kılıflarının zarar görmesine neden olabilir. Fazla sayıda kablonun dar bir boruya yerleştirilmesi, ısınma ve bakım zorluğu oluşturabilir.

Çok büyük boru kullanılması ise gereksiz maliyet ve alan kaybı yaratabilir. Bu nedenle kablo sayısı, kablo çapı, iletken yapısı ve güzergâh uzunluğu birlikte değerlendirilmelidir.

Gelecekte sensör, kamera veya haberleşme hattı eklenmesi planlanıyorsa kontrollü bir yedek kapasite bırakılabilir. Ancak borunun yalnızca olası genişlemeler düşünülerek aşırı büyük seçilmesi doğru değildir.

Güç ve Sinyal Hatları Ayrı Taşınmalıdır

Robotik üretim alanlarında servo sürücüler, motorlar ve güç kaynakları elektromanyetik parazit oluşturabilir. Bu parazitler hassas sensör, veri ve haberleşme kablolarını etkileyebilir.

Güç kabloları ile sinyal kablolarının mümkün olduğunca ayrı EMT borular içinde taşınması gerekir. Aynı boruda farklı görevdeki kabloların kontrolsüz biçimde bulunması, elektromanyetik etkileşim riskini artırabilir.

Robot güvenlik sistemlerine ait hatlar da uygun biçimde ayrılmalıdır. Acil durdurma, ışık perdesi, emniyet kapısı ve güvenlik sensörü kablolarının güzergâhları kolay takip edilebilir olmalıdır.

Hatların ayrı borularda taşınması, bakım sırasında doğru kablonun bulunmasını da kolaylaştırır. Boruların ve bağlantı kutularının etiketlenmesi, tesisatın daha anlaşılır hâle gelmesini sağlar.

EMT Boru Bağlantıları Sağlam Olmalıdır

EMT boru sisteminin mekanik dayanımı, yalnızca borunun kendisine değil, bağlantı parçalarının doğru kullanımına da bağlıdır. Gevşek rakorlar, uygun olmayan manşonlar ve yetersiz sabitlemeler zamanla boru hattının yerinden oynamasına neden olabilir.

Robotik üretim alanlarında titreşim yaygın bir etkendir. Robot tabanı, motorlar, presler ve taşıma sistemleri çevrede sürekli titreşim oluşturabilir. Bu nedenle boru bağlantıları titreşim altında gevşemeyecek şekilde yapılmalıdır.

Boru uçlarında kablo izolasyonuna zarar verebilecek keskin yüzeyler bırakılmamalıdır. Uygun burçlar ve bağlantı elemanları kullanılarak kabloların metal kenarlara temas etmesi önlenmelidir.

Bağlantı kutuları erişilebilir noktalara yerleştirilmelidir. Bakım personelinin ulaşamadığı veya robot hareket alanında kalan kutular, müdahaleyi zorlaştırabilir.

Topraklama Sürekliliği Sağlanmalıdır

Metal boru sistemleri elektriksel güvenlik açısından doğru biçimde topraklanmalıdır. EMT borunun metal yapısı, uygun bağlantılar kullanıldığında koruyucu iletkenlik ve ekranlama açısından sisteme katkı sağlayabilir.

Ancak boru parçaları arasındaki elektriksel sürekliliğin kesilmemesi gerekir. Boya, pas, gevşek bağlantı veya yanlış aksesuar kullanımı sürekliliği olumsuz etkileyebilir.

Topraklama sistemi ilgili proje ve güvenlik standartlarına uygun olarak oluşturulmalıdır. EMT borunun tek başına yeterli bir koruma iletkeni olup olmadığı, tesisatın tasarımına ve yürürlükteki teknik gerekliliklere göre değerlendirilmelidir.

Periyodik kontroller sırasında bağlantı noktaları ve topraklama sürekliliği incelenmelidir. Özellikle titreşimli ortamlarda bağlantıların gevşeyip gevşemediği kontrol edilmelidir.

Yağ, Nem ve Toz Koşulları Dikkate Alınmalıdır

Robotik üretim alanları her zaman kuru ve temiz ortamlar değildir. Metal işleme tesislerinde kesme yağı, soğutma sıvısı ve metal talaşı bulunabilir. Gıda ve kimya tesislerinde ise su, buhar ve temizlik maddeleriyle karşılaşılabilir.

EMT boru sisteminin kullanıldığı ortamın koşulları önceden belirlenmelidir. Nem, sıvı veya yoğun toz bulunan alanlarda bağlantı noktalarının uygun şekilde korunması gerekir.

Standart bağlantılar, sıvı girişine karşı her uygulamada yeterli olmayabilir. Bu nedenle çalışma ortamına uygun sızdırmaz rakorlar, contalı kutular ve geçiş elemanları tercih edilmelidir.

Boru içerisine giren su veya kimyasal sıvı, kablo izolasyonuna ve terminal bağlantılarına zarar verebilir. Bu nedenle güzergâhın sıvı birikmesine izin vermeyecek şekilde tasarlanması önemlidir.

Keskin Dönüşlerden Kaçınılmalıdır

EMT boru güzergâhındaki dönüşler, kablo çekimini ve bakım işlemlerini doğrudan etkiler. Çok dar veya hatalı yapılmış dönüşler, kabloların boru içerisinde sıkışmasına neden olabilir.

Dirseklerin kabloların bükülme özelliklerine uygun olması gerekir. Özellikle kalın güç ve veri kablolarında aşırı dar dönüşler kullanılmamalıdır.

Boru bükme işlemi sırasında borunun ezilmemesi ve iç çapının daralmaması gerekir. Ezilen borular, kablo çekimini zorlaştırır ve kablo dış kılıfına zarar verebilir.

Uzun ve çok dönüşlü güzergâhlarda uygun çekme ve kontrol kutuları yerleştirilebilir. Bu kutular kablo çekimini kolaylaştırır ve bakım sırasında ara erişim noktası oluşturur.

Sabitleme Aralıkları ve Taşıyıcı Yapı

EMT boruların düzenli aralıklarla sabitlenmesi gerekir. Yetersiz kelepçe kullanımı, borunun sarkmasına, titreşmesine veya bağlantı noktalarına yük binmesine neden olabilir.

Sabitleme noktalarının aralıkları boru çapına, güzergâha ve ortam koşullarına göre belirlenmelidir. Dirsekler, kutu girişleri ve yön değişimleri yakınında ek sabitleme gerekebilir.

Kelepçeler sağlam bir yüzeye monte edilmelidir. İnce sac yüzeylere veya titreşimli makine kapaklarına yapılan zayıf bağlantılar uzun süre dayanmayabilir.

Robotik hücrenin bakım sırasında sökülen koruyucu panelleri üzerine sabit tesisat yerleştirilmemelidir. Aksi hâlde her bakım işleminde boru hattının sökülmesi gerekebilir.

Bakım ve Hat Takibi Kolaylaştırılmalıdır

Robotik üretim alanlarında arıza müdahalesinin hızlı yapılabilmesi için EMT boru hatları anlaşılır biçimde düzenlenmelidir. Boruların başlangıç ve bitiş noktaları etiketlenmeli, bağlantı kutularında hat bilgileri bulunmalıdır.

Kablo numaraları ve boru güzergâhları proje çizimlerine işlenmelidir. Yapılan eklemeler veya değişiklikler güncel dokümana aktarılmalıdır.

Aynı bölgede birden fazla EMT boru bulunuyorsa her hattın görevi açıkça belirtilmelidir. Örneğin güç, veri, güvenlik ve sensör hatları farklı kodlarla tanımlanabilir.

Bakım personelinin boru ve bağlantı kutularına güvenli biçimde ulaşabilmesi gerekir. Robot hücresi içerisinde kalan müdahale noktaları için enerji kesme ve güvenli duruş prosedürleri oluşturulmalıdır.

Periyodik Kontroller İhmal Edilmemelidir

EMT boru sabit bir sistem olsa da zamanla çevresel etkilerden zarar görebilir. Darbe, titreşim, nem ve kimyasal temas bağlantı noktalarında bozulmaya neden olabilir.

Periyodik kontrollerde boru yüzeyinde ezilme, paslanma, gevşeme veya şekil bozukluğu olup olmadığı incelenmelidir. Kelepçeler ve rakorlar kontrol edilmeli, hasarlı parçalar değiştirilmelidir.

Bağlantı kutularında sıvı, toz veya metal talaşı birikimi olup olmadığına bakılmalıdır. Kablo girişlerindeki burçların ve koruyucu parçaların sağlamlığı değerlendirilmelidir.

Robotik hücrede makine yerleşimi veya robot programı değiştirildiğinde sabit boru güzergâhı yeniden gözden geçirilmelidir. Yeni hareket alanları, taşıma yolları veya bakım geçişleri mevcut hattı riskli hâle getirebilir.

EMT Boru Kullanımının Sağladığı Avantajlar

EMT boru ile oluşturulan sabit hat koruması, robotik üretim alanlarında kabloların dış etkilere karşı korunmasını sağlar. Metal yapı, darbe ve ezilme risklerinin azaltılmasına yardımcı olur.

Düzenli boru güzergâhları, tesisatın daha profesyonel ve izlenebilir görünmesini sağlar. Kabloların kontrolsüz biçimde makine çevresine dağılması önlenir.

Ayrı borular kullanılarak güç, veri ve güvenlik hatları daha düzenli yönetilebilir. Bu yaklaşım elektromanyetik parazit riskini azaltabilir ve bakım kolaylığı sağlayabilir.

EMT boru sistemlerinin modüler bağlantı elemanları, farklı üretim alanlarına uygun güzergâhlar oluşturulmasına imkân tanır. Doğru planlama ve montajla uzun ömürlü bir sabit kablo altyapısı kurulabilir.

Sonuç

Robotik üretim alanlarında güvenli elektrik altyapısı oluşturmak için hareketli ve sabit kablo hatları birlikte değerlendirilmelidir. Robot kollarına bağlı kablolar esnek taşıma sistemleriyle yönetilirken kontrol panoları, sensörler ve yardımcı ekipmanlar arasındaki sabit hatlar EMT boru ile korunabilir.

Doğru seçilen EMT boru, kabloların darbe, ezilme, sürtünme, toz ve çevresel etkilere karşı korunmasına yardımcı olur. Güç ve veri hatlarının ayrılması, bağlantıların sağlam yapılması ve topraklama sürekliliğinin korunması sistem güvenliğini artırır.

Boru çapı, güzergâh, bağlantı parçaları ve sabitleme noktaları robotik hücrenin çalışma koşullarına göre belirlenmelidir. Düzenli kontrol edilen ve doğru belgelenen EMT boru altyapısı, bakım süreçlerini kolaylaştırırken plansız üretim duruşlarının azaltılmasına katkı sağlar.
