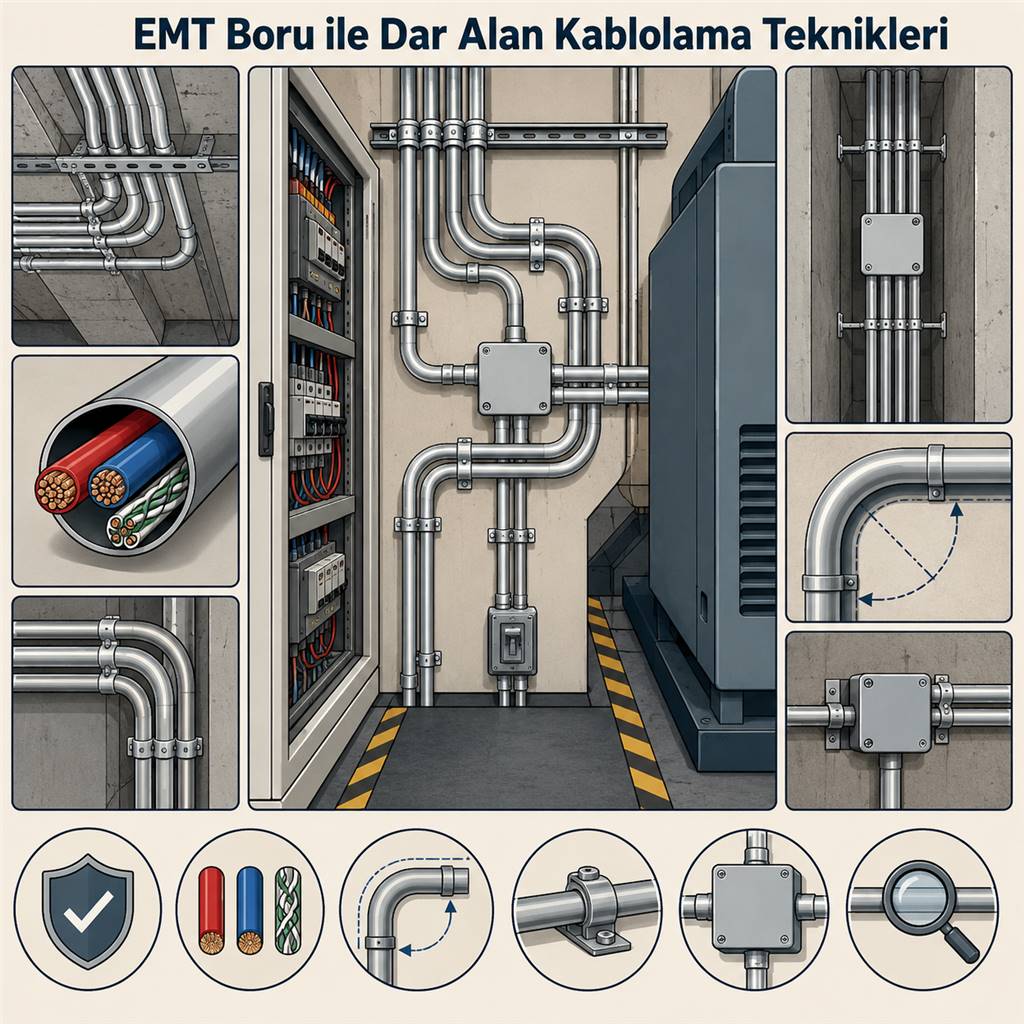

EMT Boru ile Dar Alan Kablolama Teknikleri

Anahtar Kelimeler

EMT Boru ile Dar Alan Kablolama Teknikleri, EMT boru, dar alan kablolama, dar alan kablo koruma, kompakt tesisat çözümleri, metal boru tesisatı, kablo koruma sistemleri, pano çevresi kablolama, endüstriyel kablo koruma, dar alan elektrik tesisatı

Giriş

Endüstriyel tesislerde ve teknik yapılarda kablolama her zaman geniş, rahat ve erişilebilir alanlardan geçirilmez. Pano çevreleri, makine gövdeleri, tavan araları, teknik şaftlar, kolon dipleri, zemin altı kanalları, asma tavan boşlukları ve yoğun ekipman yerleşimine sahip üretim hatları çoğu zaman sınırlı montaj alanı sunar. Bu tür yerlerde kabloların güvenli şekilde taşınması için daha planlı ve ölçülü çözümler gerekir. EMT Boru ile Dar Alan Kablolama Teknikleri, sınırlı hacimlerde kabloları düzenli, korumalı ve uzun ömürlü şekilde yönetmek için kullanılan önemli bir uygulama yaklaşımıdır.

EMT borular, metal yapıları sayesinde kabloları mekanik darbe, sürtünme, ezilme ve dış müdahaleye karşı korur. Dar alanlarda bu avantaj daha da önem kazanır. Çünkü kablolar çoğu zaman makine kenarlarından, duvar diplerinden veya yoğun tesisat geçişlerinden ilerler. Bu bölgelerde açıkta kalan kablolar kolayca zarar görebilir. EMT Boru ile Dar Alan Kablolama Teknikleri, kabloları metal bir hat içinde düzenleyerek hem güvenlik hem de bakım kolaylığı sağlar.

Dar Alanlarda EMT Boru Kullanımının Önemi

Dar alanlarda kablo tesisatı yapılırken en büyük sorunlardan biri kabloların sıkışma ve ezilme riskidir. Kablolar makine gövdeleri, pano kenarları, duvar yüzeyleri veya diğer tesisat elemanları arasında kontrolsüz şekilde bırakılırsa izolasyon hasarı oluşabilir. Bu durum enerji kesintisi, kısa devre, sinyal kaybı veya ekipman arızasına yol açabilir.

EMT Boru ile Dar Alan Kablolama Teknikleri, kabloları belirli bir güzergâhta tutarak bu riskleri azaltır. Metal boru, kabloların gelişigüzel dağılmasını önler ve kablo hattına mekanik dayanım kazandırır. Özellikle teknik hacimlerde, pano çevrelerinde ve makine bağlantı bölgelerinde kabloların düzenli bir boru hattı içinde taşınması daha güvenli bir altyapı oluşturur.

Dar alanlarda görsel düzen de önemlidir. Karışık kablo hatları, bakım sırasında hata riskini artırır. EMT boru kullanıldığında kablo güzergâhları daha okunabilir olur. Teknik ekipler hangi hattın nereye gittiğini daha kolay takip eder. Bu da arıza tespitini ve müdahaleyi hızlandırır.

Doğru Boru Çapı Seçimi

Dar alan kablolamada en kritik kararlardan biri EMT boru çapının doğru seçilmesidir. Dar bir alana sığması için çok küçük çaplı boru tercih etmek ilk bakışta pratik görünebilir. Ancak boru içine fazla kablo yerleştirmek kablo çekimini zorlaştırır, kabloların birbirine baskı yapmasına neden olur ve ısınma riskini artırır.

EMT Boru ile Dar Alan Kablolama Teknikleri uygulanırken kablo sayısı, kablo çapı, kablo tipi ve ileride ek hat ihtimali dikkate alınmalıdır. Boru içi doluluk oranı kontrolsüz şekilde artırılmamalıdır. Kabloların boru içinde rahat çekilebilmesi ve uzun vadede güvenli çalışması için yeterli iç hacim bırakılmalıdır.

Enerji kabloları ile data ve kontrol kabloları aynı boru içinde taşınacaksa ayrıca dikkatli olunmalıdır. Güç kablolarının oluşturabileceği elektromanyetik etki hassas data hatlarını etkileyebilir. Bu nedenle mümkünse farklı kablo grupları ayrı boru güzergâhlarında planlanmalıdır. Dar alanlarda yer sınırlı olsa bile teknik ayrım korunmalıdır.

Güzergâh Planlaması ve Alan Yönetimi

Dar alanlarda EMT boru güzergâhı belirlenirken yalnızca en kısa mesafe düşünülmemelidir. En kısa güzergâh bazen en fazla bükülme, en az bakım erişimi veya en yüksek sıkışma riski anlamına gelebilir. Bu nedenle boru hattı güvenli, erişilebilir ve sürdürülebilir bir rota üzerinden planlanmalıdır.

EMT Boru ile Dar Alan Kablolama Teknikleri, alan yönetimini öncelikli hale getirir. Borular makine hareket alanlarına, bakım kapaklarına, pano açılma yönlerine ve diğer tesisat geçişlerine engel olmayacak şekilde yerleştirilmelidir. Dar teknik koridorlarda boruların duvar yüzeyine düzenli sabitlenmesi, tavan boşluklarında askı sistemiyle taşınması veya şaftlarda dikey hatlar halinde ilerlemesi tercih edilebilir.

Güzergâh planı yapılırken ileride yapılacak bakım ve revizyon işlemleri de hesaba katılmalıdır. Tamamen kapalı, erişilemeyen veya başka ekipmanların arkasında kalan boru hatları arıza durumunda ciddi zaman kaybı yaratır. Dar alanlarda iyi tasarım, yalnızca kabloyu taşımak değil, kabloya gerektiğinde ulaşabilmektir.

Bükülme, Dirsek ve Kablo Çekimi

Dar alanlarda EMT boru kullanırken bükülme noktaları dikkatle planlanmalıdır. Çok fazla dirsek kullanmak kablo çekimini zorlaştırır ve kabloların boru içinde sürtünmesine neden olabilir. Özellikle uzun hatlarda ve kalın kablolarda gereksiz dönüşlerden kaçınmak gerekir.

EMT Boru ile Dar Alan Kablolama Teknikleri kapsamında boru dirsekleri kablonun minimum bükülme yarıçapına uygun olmalıdır. Keskin dönüşler kablo izolasyonunu zorlayabilir. Dar alanda daha kompakt bir dönüş yapmak istense bile kablo yapısının izin verdiği sınırlar aşılmamalıdır.

Kablo çekimi sırasında boru uçlarında çapak bulunmamalıdır. Keskin kenarlar kablo dış kılıfına zarar verebilir. Boru içinden kablo geçirilirken aşırı çekme kuvveti uygulanmamalı, gerekirse ara bağlantı kutuları veya çekme noktaları kullanılmalıdır. Dar alanlarda kablo çekim süreci, montaj kadar dikkat isteyen bir aşamadır.

Sabitleme ve Kelepçeleme

Dar alanlarda EMT boruların sağlam şekilde sabitlenmesi gerekir. Borular gevşek bırakılırsa titreşim, bakım müdahalesi veya mekanik temas sonucunda yerinden oynayabilir. Bu durum kabloların bağlantı noktalarında zorlanmasına veya boru hattında deformasyona neden olabilir.

EMT Boru ile Dar Alan Kablolama Teknikleri uygulanırken kelepçe aralıkları boru çapına, güzergâh uzunluğuna ve montaj yüzeyine göre belirlenmelidir. Dar alanlarda borular çoğu zaman duvar, makine şasesi, tavan profili veya pano çevresine yakın monte edilir. Bu nedenle kelepçelerin hem sağlam hem de bakım erişimini engellemeyecek şekilde yerleştirilmesi gerekir.

Kelepçe ve bağlantı elemanları, borunun mekanik yükünü güvenle taşımalıdır. Titreşimli veya yoğun bakım yapılan bölgelerde daha dayanıklı bağlantı elemanları tercih edilebilir. Sağlam sabitleme, dar alan EMT boru uygulamalarında uzun ömürlü kullanım için temel şarttır.

Bağlantı Kutuları ve Bakım Erişimi

Dar alanlarda bağlantı kutularının yeri büyük önem taşır. Yanlış konumlandırılmış bir bağlantı kutusu, bakım sırasında ulaşılması zor bir noktada kalabilir. Bu da arıza tespitini geciktirir ve müdahale süresini uzatır. Bağlantı kutuları mümkün olduğunca erişilebilir, görülebilir ve güvenli konumlara yerleştirilmelidir.

EMT Boru ile Dar Alan Kablolama Teknikleri, bağlantı noktalarını planlı kullanmayı gerektirir. Uzun boru hatlarında kablo çekimini kolaylaştırmak için uygun aralıklarla kutu veya çekme noktası bırakılabilir. Ancak dar alanlarda gereksiz kutu kullanımı da karmaşa yaratabilir. Bu nedenle ihtiyaç kadar, doğru noktada bağlantı çözümü tercih edilmelidir.

Bakım erişimi için kutu kapaklarının açılma yönü, çevredeki ekipmanlarla çakışmamalıdır. Pano kapakları, makine servis panelleri, tavan müdahale kapakları ve boru kutuları birlikte düşünülmelidir. Dar alan kablolamada erişim planı, sistemin gelecekteki kullanışlılığını belirler.

Enerji, Data ve Kontrol Hatlarının Ayrılması

Dar alanlarda yer sıkıntısı nedeniyle farklı kablo türleri aynı güzergâha sıkıştırılabilir. Ancak enerji, data ve kontrol kablolarının kontrolsüz şekilde birlikte taşınması teknik sorunlara yol açabilir. Güç kabloları elektromanyetik etki oluşturabilir. Hassas data kabloları ise bu etkiden zarar görebilir.

EMT Boru ile Dar Alan Kablolama Teknikleri, kablo gruplarının mümkün olduğunca ayrılmasını önerir. Enerji kabloları ayrı boru içinde, data ve kontrol kabloları farklı güzergâhta taşınabilir. Eğer alan çok sınırlıysa, en azından kablo gruplarının düzenli, tanımlı ve bakım sırasında kolay ayrılabilir şekilde planlanması gerekir.

Bu ayrım arıza tespitini de kolaylaştırır. Dar alanlarda kablo karışıklığı teknik ekipler için ciddi zaman kaybı yaratabilir. Düzenli boru güzergâhları, hangi hattın hangi sisteme ait olduğunu daha net gösterir.

Pano, Makine ve Teknik Şaft Uygulamaları

EMT boru ile dar alan kablolama en sık pano çevrelerinde, makine bağlantılarında ve teknik şaftlarda görülür. Pano çevresinde kabloların düzenli ve korumalı gelmesi, hem güvenlik hem de bakım açısından avantaj sağlar. Boru girişleri pano yapısına uygun rakorlarla yapılmalı ve keskin geçişlerden kaçınılmalıdır.

Makine bağlantılarında EMT boru, sabit tesisat için güçlü bir çözüm sunar. Ancak makine hareketli veya titreşimliyse, boru ile makine arasında esnek geçiş kullanmak daha doğru olabilir. Böylece boru hattı doğrudan mekanik zorlanmaya maruz kalmaz.

Teknik şaftlarda ise dikey kablo hatları düzenli şekilde taşınmalıdır. EMT borular şaft içinde hem kablo koruması hem de güzergâh okunabilirliği sağlar. Ancak şaft içinde bakım erişimi, yangın geçişleri ve diğer tesisatlarla çakışma riski dikkatle değerlendirilmelidir.

Bakım, Kontrol ve Revizyon

Dar alanlarda kurulan EMT boru tesisatı düzenli olarak kontrol edilmelidir. Boru kelepçeleri, bağlantı kutuları, pano girişleri, dirsekler ve kablo geçiş noktaları periyodik bakım kapsamında incelenmelidir. Gevşeme, sürtünme, ezilme, paslanma, kapak problemi veya kablo izolasyonunda hasar olup olmadığı kontrol edilmelidir.

EMT Boru ile Dar Alan Kablolama Teknikleri, bakım dostu bir altyapı oluşturmayı hedefler. Modüler, erişilebilir ve takip edilebilir hatlar, arıza durumunda büyük avantaj sağlar. Dar alanlarda küçük bir problem bile müdahalesi zor bir arızaya dönüşebilir. Bu nedenle erken kontrol ve düzenli bakım önemlidir.

Revizyon ihtimali de unutulmamalıdır. Yeni sensör, ilave data hattı veya makine güncellemesi gerektiğinde mevcut boru hattı tamamen doluysa işlem zorlaşır. Bu nedenle mümkün olan yerlerde sınırlı da olsa yedek kapasite bırakmak uzun vadeli kullanım için faydalıdır.

Sonuç

EMT Boru ile Dar Alan Kablolama Teknikleri, sınırlı montaj hacimlerinde kabloların güvenli, düzenli ve mekanik olarak korumalı şekilde taşınmasını sağlayan önemli bir çözümdür. Dar alanlarda kablolar bükülme, ezilme, aşırı doluluk, ısınma, bakım zorluğu ve sinyal problemleri gibi risklerle karşılaşabilir. EMT boru sistemleri, doğru tasarlandığında bu riskleri önemli ölçüde azaltır.

Başarılı bir uygulama için doğru boru çapı, güvenli güzergâh planlaması, uygun bükülme yarıçapı, sağlam sabitleme, bağlantı kutusu erişimi, enerji-data-kontrol hatlarının ayrılması ve düzenli bakım birlikte değerlendirilmelidir. EMT Boru ile Dar Alan Kablolama Teknikleri, yalnızca kabloyu dar alana sığdırmak değil, sınırlı hacimde güvenilir ve sürdürülebilir bir altyapı kurmak anlamına gelir.

Bu nedenle dar alan projelerinde EMT boru çözümleri kısa vadeli montaj kolaylığı açısından değil, uzun vadeli güvenlik, bakım verimliliği ve sistem sürekliliği açısından değerlendirilmelidir.
