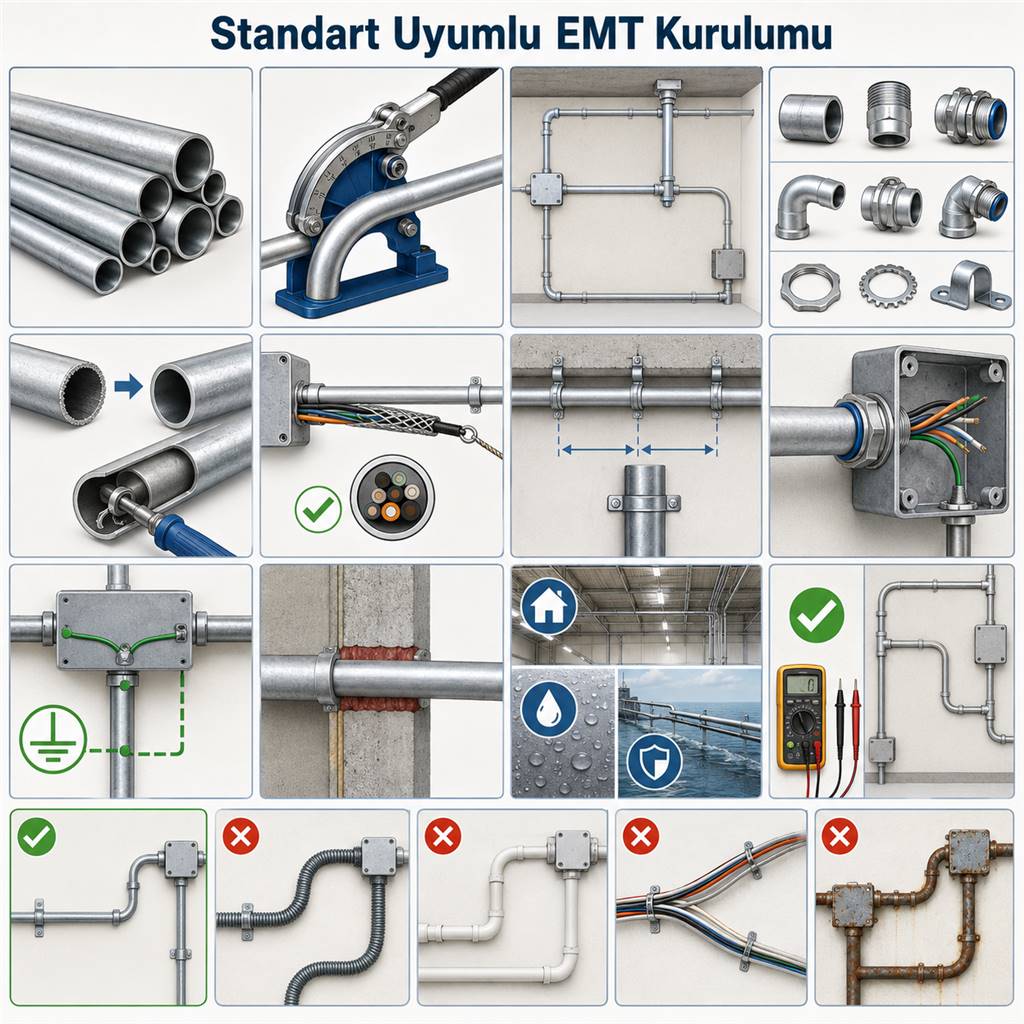

EMT Boru ile Standart Uyumlu Elektrik Tesisatı Kurulumu

Endüstriyel elektrik tesisatlarında kabloların mekanik etkilerden korunması, düzenli biçimde yönlendirilmesi ve bakım sırasında kolayca erişilebilir olması gerekir. Bu amaçla kullanılan EMT boru, ince cidarlı metal yapısı sayesinde sağlamlık, montaj kolaylığı ve düzenli tesisat görünümünü bir araya getirir. Üretim tesislerinden ticari yapılara, otomasyon sistemlerinden makine bağlantılarına kadar birçok alanda tercih edilen bu sistem, doğru ürün ve aksesuarlarla kullanıldığında güvenli bir kablo güzergâhı oluşturur.

Ancak yalnızca metal boru kullanılması, tesisatın otomatik olarak standartlara uygun olduğu anlamına gelmez. Boru çapı, kablo doluluk oranı, bağlantı elemanları, büküm sayısı, destek aralıkları, topraklama sürekliliği ve ortam koşulları birlikte değerlendirilmelidir. Standart uyumlu bir EMT boru tesisatı, proje aşamasından devreye alma kontrollerine kadar bütüncül bir mühendislik yaklaşımı gerektirir.

EMT Boru Nedir?

Electrical Metallic Tubing kelimelerinin kısaltması olan EMT, elektrik kablolarının taşınması ve korunması amacıyla kullanılan ince cidarlı metal boru sistemidir. Çoğunlukla galvanizli çelikten üretilir. Alüminyum ve paslanmaz çelikten üretilen özel çeşitleri de bulunmaktadır.

ANSI C80.3 standardı, elektrik sistemlerinde kablo yolu olarak kullanılan çelik elektrik metal borularına ilişkin ölçü, kaplama ve performans gerekliliklerini kapsar. Standardın 2025 sürümü, NEMA kayıtlarında “Electrical Metallic Tubing – Steel” başlığıyla yayımlanmış görünmektedir.

UL sınıflandırmalarında çelik elektrik metal boruları UL 797, alüminyum ve paslanmaz çelik borular ise UL 797A kapsamında ele alınmaktadır. Projede kullanılacak ürünün yalnızca ölçüsüne değil, üretim standardına ve uygunluk belgelerine de bakılmalıdır.

Proje ve Kullanım Ortamı Analiz Edilmelidir

Standart uyumlu tesisat kurulmadan önce EMT boru sisteminin kullanılacağı ortam belirlenmelidir. İç mekân, dış ortam, nemli alan, kimyasal üretim bölgesi veya yoğun mekanik darbe riski bulunan bir saha için aynı ürün çözümü uygun olmayabilir.

Kuru ve korunaklı iç ortamlarda standart galvanizli çelik ürünler yeterli olabilir. Yoğun nem, aşındırıcı kimyasal veya düzenli yıkama bulunan alanlarda ise borunun yüzey kaplaması, bağlantı elemanlarının sızdırmazlığı ve korozyon dayanımı ayrıca değerlendirilmelidir.

Doğrudan toprak altında, sürekli ıslak bölgelerde veya ağır fiziksel hasar riski bulunan alanlarda EMT kullanımı her proje için uygun olmayabilir. Bu gibi ortamlarda daha kalın cidarlı rijit metal boru, ara metal boru veya uygulamaya özel koruyucu sistemler gerekebilir. Nihai seçim, projenin yürürlükteki elektrik yönetmeliği ve yerel uygulama şartlarına göre yapılmalıdır.

Boru Çapı ve Kablo Doluluk Oranı

EMT boru çapı belirlenirken yalnızca borunun içinden geçecek kablo sayısı dikkate alınmamalıdır. Kabloların dış çapları, kesitleri, yalıtım özellikleri ve tesisat sırasında ihtiyaç duyulan çekme alanı birlikte hesaplanmalıdır.

Borunun gereğinden fazla doldurulması kablo çekimini zorlaştırır. Çekme sırasında kablo dış kılıfı zarar görebilir, iletkenler sıkışabilir ve ileride yeni kablo eklemek güçleşebilir. Aşırı doluluk, kabloların ısı dağılımını da olumsuz etkileyebilir.

Bu nedenle EMT boru seçimi, ilgili tesisat standardında verilen izinli doluluk değerlerine göre gerçekleştirilmelidir. Aynı boru içinde bulunan akım taşıyan iletkenlerin sayısı arttığında, iletkenlerin akım taşıma kapasiteleri için düzeltme katsayıları uygulanması gerekebilir. Isıl hesap yapılmadan yalnızca fiziksel olarak boruya sığan kabloların yerleştirilmesi doğru değildir.

Projede gelecekte yapılabilecek küçük genişlemeler için belirli bir kapasite bırakılabilir. Ancak gereğinden büyük boru seçimi de aksesuar, işçilik ve montaj alanı maliyetlerini artırır.

Boru Güzergâhı ve Büküm Planlaması

Boru güzergâhı mümkün olduğunca kısa, anlaşılır ve bakım yapılabilir biçimde hazırlanmalıdır. Gereksiz yön değişiklikleri kablo çekme kuvvetini artırır. Çok fazla dirsek kullanılması, iletkenlerin boru içinde ilerlemesini zorlaştırabilir.

EMT boru şantiyede uygun boru bükme araçlarıyla şekillendirilebilir. Ancak büküm sırasında borunun kesiti daraltılmamalı, yüzey kaplaması çatlatılmamalı ve boru ezilmemelidir. Uygun olmayan yöntemlerle yapılan keskin bükümler, kabloların dış kılıfına zarar verebilir.

Uzun hatlarda ve çok sayıda yön değişikliği bulunan güzergâhlarda çekme kutuları veya buatlar kullanılmalıdır. Bu kutular kablo çekimini kolaylaştırırken bakım sırasında hatta erişim sağlar. Kutuların erişilemeyecek duvar boşluklarına veya makine arkasında kapalı noktalara yerleştirilmesi bakım güvenliğini azaltır.

NFPA 70 kapsamındaki NEC düzeninde Electrical Metallic Tubing, Article 358 altında ele alınmaktadır. Bu bölüm EMT’nin kullanım, montaj ve yapısal özellikleriyle ilgili hükümleri içerir. Projenin tabi olduğu mevzuat farklıysa ilgili ulusal ve yerel düzenlemeler esas alınmalıdır.

Kesim ve Çapak Temizliği

EMT boru montajında en sık karşılaşılan hatalardan biri, kesilen boru uçlarının çapaklı bırakılmasıdır. Boru kesildikten sonra iç ve dış kenarlarda oluşan keskin metal parçaları temizlenmelidir.

Çapaklar temizlenmeden borudan geçirilen kabloların yalıtım yüzeyi çizilebilir veya kesilebilir. Bu durum kısa devre, kaçak akım ve elektrik çarpması riskini artırabilir. Boru ağzının düzgün olmaması, rakorun boruya tam oturmasını da engelleyebilir.

Kesim işlemi için metal boruya uygun kesici veya testere kullanılmalı, boru ağzı uygun el aletiyle düzeltilmelidir. Galvaniz kaplamanın kesim nedeniyle zarar gördüğü noktalarda proje şartlarına uygun korozyon koruması uygulanmalıdır.

Rakor, Manşon ve Bağlantı Elemanları

Bir EMT boru sisteminin güvenilirliği yalnızca borunun kalitesine bağlı değildir. Rakorlar, manşonlar, kutu bağlantıları, kelepçeler ve sabitleme elemanları sistemin ayrılmaz parçalarıdır.

Vidalı veya sıkıştırmalı bağlantı elemanları boru çapına uygun seçilmelidir. Parçalar gevşek bırakılmamalı, ancak boruya zarar verecek kadar aşırı sıkılmamalıdır. Nemli veya tozlu alanlarda kullanılacak bağlantıların çevresel koruma özelliği uygulamaya uygun olmalıdır.

Farklı üreticilere ait ve birbiriyle mekanik olarak uyumlu görünmeyen aksesuarların rastgele bir arada kullanılması doğru değildir. Test edilmiş sistem bütünlüğünün korunması için boru ve aksesuarların ürün belgeleri incelenmelidir.

Kutu girişlerinde kullanılan EMT boru rakorları, borunun kutudan çıkmasını ve kabloya mekanik yük aktarılmasını önlemelidir. Kullanılmayan kutu girişleri uygun kör tapalarla kapatılmalıdır.

Sabitleme ve Destekleme

Boru hattının duvar, tavan veya makine gövdesine güvenli biçimde sabitlenmesi gerekir. Yetersiz desteklenen EMT boru, titreşim nedeniyle hareket edebilir, bağlantı noktalarını zorlayabilir ve zamanla rakorların gevşemesine yol açabilir.

Kelepçe ve askı aralıkları, boru ölçüsüne ve yürürlükteki tesisat kurallarına göre belirlenmelidir. Bağlantı kutularına yakın noktalarda uygun destek sağlanması özellikle önemlidir. Borunun elektrik kablosu, tel veya geçici bağlarla sabitlenmesi standart bir montaj yöntemi değildir.

Endüstriyel ortamlarda titreşim üreten motor, kompresör ve pres makinelerinin yakınında rijit EMT boru hattı doğrudan hareketli ekipmana bağlanmamalıdır. Gerektiğinde uygun esnek bağlantı elemanları kullanılmalıdır. Böylece makine titreşiminin bütün boru güzergâhına aktarılması sınırlandırılabilir.

Elektriksel Süreklilik ve Topraklama

Metal boru sistemlerinde elektriksel süreklilik kritik bir konudur. Doğru monte edilmiş ve bu amaç için onaylanmış bir EMT boru sistemi, koruyucu topraklama yolunun bir parçası olarak değerlendirilebilir. Ancak bunun sağlanabilmesi için bütün bağlantıların mekanik ve elektriksel olarak güvenilir olması gerekir.

Boya, pas, kir veya gevşek rakorlar elektriksel sürekliliği bozabilir. Titreşimli tesislerde bağlantılar zamanla gevşeyebilir. Bu nedenle devreye alma sırasında yalnızca gözle kontrol yeterli değildir; süreklilik ve topraklama ölçümleri yetkili kişiler tarafından yapılmalıdır.

Proje şartlarına bağlı olarak boru içinde ayrıca koruyucu topraklama iletkeni kullanılabilir. Özellikle kritik makinelerde ve güvenlikle ilgili devrelerde bağımsız koruyucu iletken kullanılması tesisat güvenilirliğini artırabilir.

Yangın Durdurma ve Bölge Geçişleri

EMT boru bir yangın duvarı, döşeme veya bölme üzerinden geçiriliyorsa geçiş noktası uygun yangın durdurucu sistemle kapatılmalıdır. Borunun metal olması, duvar geçişinin kendiliğinden yangına dayanıklı olduğu anlamına gelmez.

Açıklık çevresinde kalan boşluklar, dumanın ve alevin diğer bölümlere yayılmasına neden olabilir. Bu nedenle kullanılan yangın durdurucu malzemenin duvar tipi, boru çapı ve hedeflenen yangın dayanım süresiyle uyumlu olması gerekir.

Devreye Alma ve Periyodik Kontrol

Montaj tamamlandıktan sonra EMT boru hattı güzergâh boyunca kontrol edilmelidir. Ezilmiş borular, açık kalan bağlantılar, gevşek kelepçeler ve keskin kenarlar belirlenmelidir. Kutuların kapakları kapatılmalı ve bütün bağlantı parçalarının doğru biçimde takıldığı doğrulanmalıdır.

Devreye alma sürecinde şu kontroller yapılmalıdır:

• Boru çapı ve kablo doluluk oranının doğrulanması

• Bükümlerde ezilme veya kesit daralmasının kontrolü

• Rakor ve manşonların sıkılığının incelenmesi

• Destek ve kelepçelerin uygunluğunun kontrol edilmesi

• Topraklama sürekliliğinin ölçülmesi

• Kablo yalıtım testlerinin gerçekleştirilmesi

• Yangın bölgesi geçişlerinin doğrulanması

• Kutu ve ek noktalarının erişilebilirliğinin incelenmesi

Periyodik bakım sırasında korozyon, gevşeme, fiziksel darbe ve su girişi belirtileri araştırılmalıdır. Hasar gören EMT boru bölümleri geçici yöntemlerle kapatılmak yerine uygun ürünlerle yenilenmelidir.

Sonuç

Standart uyumlu elektrik tesisatı kurulumu; doğru borunun seçilmesi, güzergâhın planlanması ve bütün aksesuarların sistemli biçimde monte edilmesiyle mümkündür. EMT boru, hafif yapısı ve kolay şekillendirilebilmesi sayesinde endüstriyel tesislerde pratik bir kablo koruma çözümü sunar.

Bununla birlikte boru doluluğu, büküm kalitesi, destekleme, elektriksel süreklilik ve çevresel dayanım dikkate alınmadan yapılan montajlar güvenlik riski oluşturabilir. Belgeli ürünlerin kullanılması, proje hesaplarının uygulanması ve montaj sonrası ölçümlerin yapılması, uzun ömürlü bir EMT boru tesisatının temelini oluşturur.
